Как правильно соединять кабель – особенности работы с алюминиевыми и медными проводниками

В процессе прокладки электросетей возникает необходимость в соединении проводников между собой. Такую работу выполняют как при электрификации крупных объектов (многоэтажных зданий, промышленных комплексов), так и при разводке электрических кабелей в пределах квартиры. Соединение проводов имеет свою специфику, неопытный человек может допустить ряд ошибок. К примеру, нельзя объединять медные и алюминиевые кабели, поскольку это провоцирует окисление металла и чрезмерный нагрев.

Некорректная прокладка силовых кабелей приводит к разного рода негативным последствиям. Если соединение не будет соответствовать требованиям ПУЭ, то возможно появление следующих проблем:

• Сокращение рабочего ресурса проводки, старение изоляции
• Ложное срабатывание выключателей-автоматов
• Обрыв цепи, потеря работоспособности выключателей или розеток
• Поражение электротоком
• Короткие замыкания
• Нагревание, в худшем случае приводящее к возгоранию
• Повреждение электроприборов, подключенных к сети

Итак, как соединить провода наиболее надежным и безопасным методом? Чтобы ответить на этот вопрос, необходимо разобраться с характеристиками проводки и рекомендованными методами монтажа. Но начать следует с исключения оплошностей, которые может допустить домашний мастер, рекомендуем прежде всего прочитать информацию о планировании проводки в доме.

Частые ошибки при прокладке и соединении кабелей

1. Неправильный подбор сечения. Этот параметр определяют, исходя из расчетной нагрузки на сеть. Если сечение будет недостаточным, то проводник начнет нагреваться, а изоляция станет быстрее стареть. Соответственно, появляется опасность короткого замыкания и даже возгорания. Чтобы рассчитать сечение, нужно суммировать мощность всех потребителей (кВт) и прибавить 30% на запас.

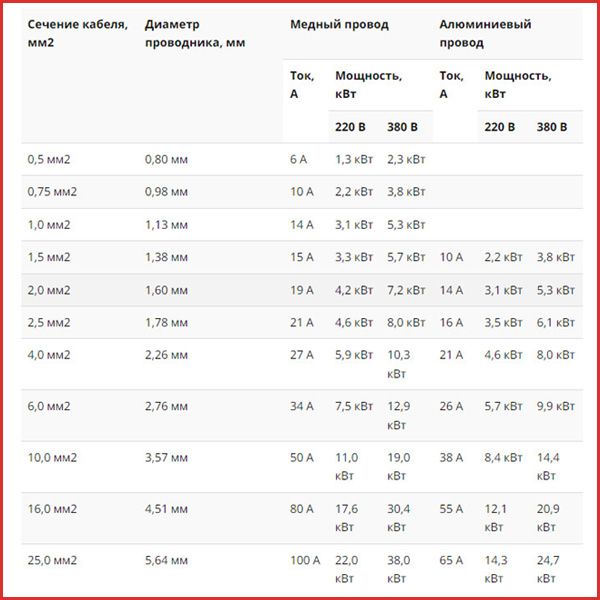

Полученное значение можно соотнести с таблицей сечений. К примеру, алюминиевый провод на 2,5 мм² рассчитан на нагрузку до 3,5 кВт. Медный проводник аналогичного сечения может выдержать до 4,6 кВт.

2. Непосредственное соединение алюминиевых и медных жил. Эти металлы имеют различный коэффициент теплового расширения, поэтому место стыка будет сильно нагреваться под нагрузкой. Многократное повторения цикла нагрева-охлаждения приводит к ослаблению контакта. Также на место стыка станет воздействовать электрохимическая коррозия. Чтобы избежать негативного эффекта, электрики выполняют соединение с помощью клеммной колодки.

3. Применение скрутки без пайки или клеммника. Технически это нельзя назвать ошибкой. Однако если скрутка некачественно выполнена или плохо изолирована, то не исключено появление разного рода проблем – от короткого замыкания до обрыва контакта. Поэтому многие электрики предпочитают зажим или пайку.

4. Игнорирование температуры окружающей среды. Кабель электрический имеет различные значения запаса по допустимому току в холоде и на жаре. Поэтому нужно принимать во внимание условия, в которых будет использоваться проводник – подвал, прогретый чердак, рядом с трубами теплоснабжения и т.п.

5. Совместная прокладка силовых и низковольтных линий. Сеть 220 В способна генерировать довольно сильные помехи. Они могут повлиять на качество ТВ или интернет-сигнала. Слаботочные провода рекомендуется выводить в отдельную штробу или кабель-канал.

Безопасное соединение проводов. Какие бывают клеммы СМК?

Перейти к статье

Способы соединения проводников

Правила устройства электроустановок (ПУЭ) регламентируют 4 метода соединения силовых кабелей и проводников. Это сварка, пайка, опрессовка и зажим. Некоторые электрики используют скрутку, но такой способ считается неоконченным процессом. Соединение-скрутку полагается закрепить с помощью клеммника, сварки или пайки. Выбор метода работы зависит от наличия инструмента, личных предпочтений специалиста и ряда других факторов.

Соединение пайкой – плюсы и минусы

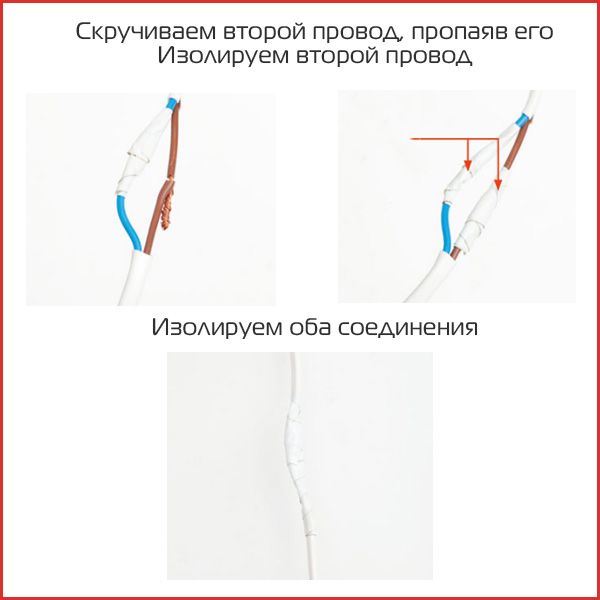

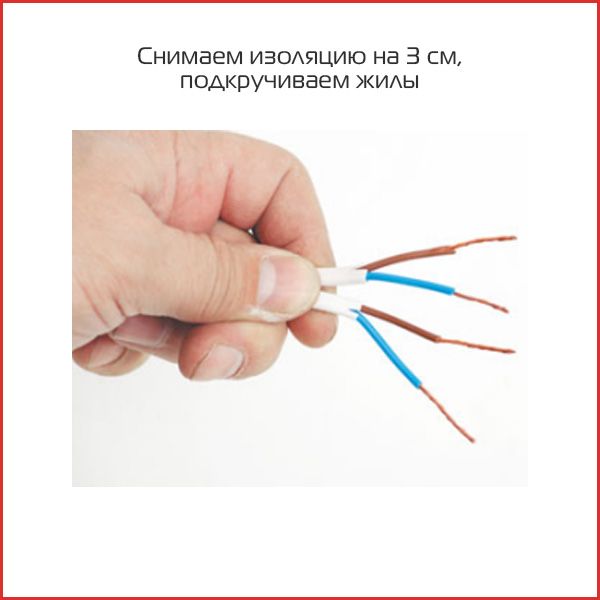

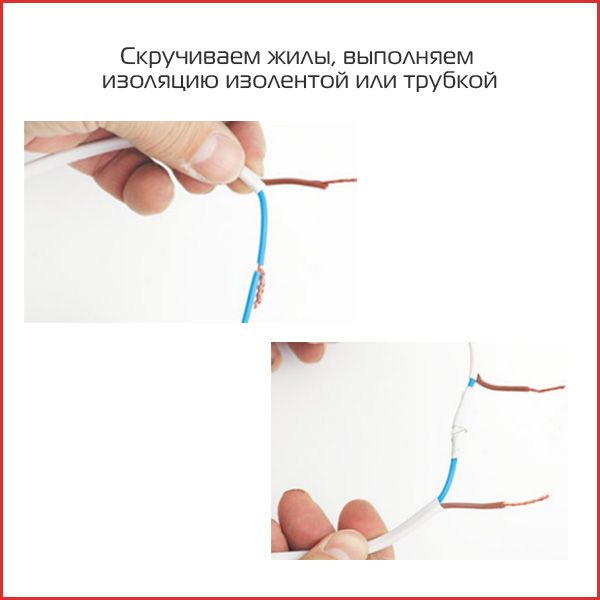

Это универсальный и относительно простой метод выполнения электромонтажных работ. Место стыка получает связь на молекулярном уровне, что значительно надежнее и долговечнее, чем соединение по принципу контактного давления. Качество работы зависит от профессионализма специалиста. Пайка обеспечивает следующие преимущества:

• Незначительные затраты на монтаж (требуется только паяльник)
• Высокая надежность
• Универсальность – можно объединять проводники с разным количеством жил
• Повышенная безопасность и продолжительный срок службы
• Нетребовательность в обслуживании

Существенным минусом пайки считается высокая трудоемкость в процессе подготовки. К примеру, при работе с многожильным кабелем понадобится залудить и обработать флюсом каждую отдельную жилу. Поэтому если планируется выполнять соединения в промышленных масштабах, то обычно электрики предпочитают более простую опрессовку. К тому же для соединения толстых кабелей не получится использовать бытовой паяльник, потребуется приобретать высокомощную модель.

Особенности сварки проводов

В настоящее время ПУЭ не регламентируют объем или величину сварного шва. Поэтому чтобы выполнить качественное соединение, хватит капли расплавленного металла (если она перекрывает сечение стыкуемых проводников). К основным достоинствам сварки проводов относится:

• Отсутствие переходного сопротивления
• Высокая прочность места стыка
• Устойчивость к разного рода механическим воздействиям
• Качество контакта не зависит от влажности или температурных перепадов

Главным недостатком метода является необходимость в наличии сварочного аппарата. Это может быть специальный прибор для соединения медных проводов или слаботочный инвертор. Кроме того, электрик должен обладать достаточной квалификацией и опытом работы с аппаратом.

Чтобы выполнить соединение методом сварки, потребуется подсоединить к отрицательному кабелю инвертора угольный либо медный электрод. Соответственно, к плюсовому контакту подключают скрученные жилы проводника. При использовании специального электрода достаточно зажечь дугу буквально на одну секунду. Если соединение получилось не слишком прочным, то процедуру можно выполнить еще раз.

Как происходит опрессовка кабелей

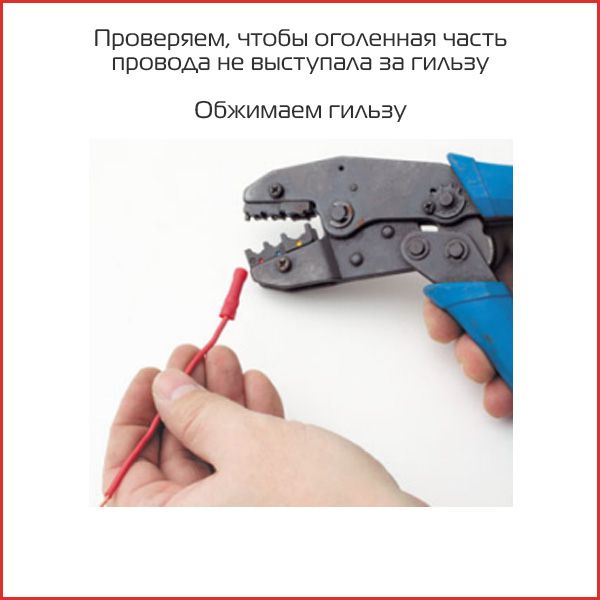

Чтобы выполнить соединение проводников этим способом, потребуется специальная полая трубка-гильза. Она может быть изготовлена из меди, алюминия или иметь комбинированное исполнение. Зачищенные от изоляции жилы проводника помещают внутрь гильзы, при этом их не полагается скручивать. Далее специалист с помощью инструмента сжимает трубку, что приводит к механическому соединению жил.

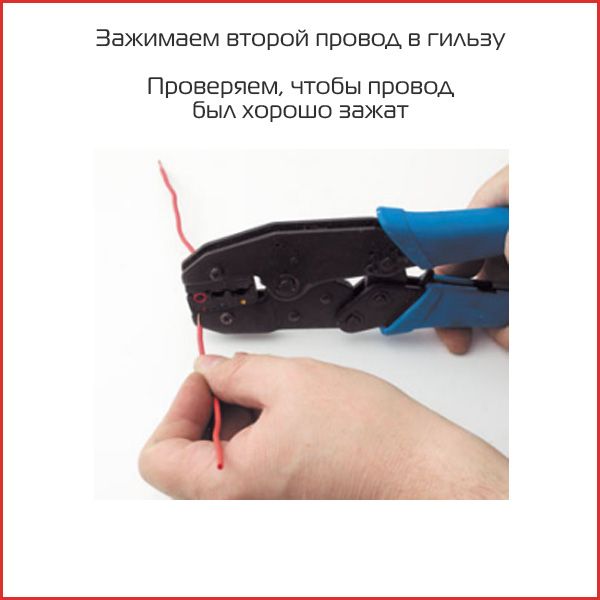

Следует учитывать, что обжим клещами производят не менее чем в двух-трех точках. После каждой опрессовки клещи надлежит разворачивать на 90 градусов. Сформированное соединение нуждается в дополнительной изоляции (например, с применением изоленты). К плюсам этого метода относятся:

• Возможность соединять медные и алюминиевые провода – при наличии специальных гильз
• Высокая скорость работы, не нужна подготовка
• Повышенная механическая прочность места контакта
• Нет необходимости в дорогостоящем оборудовании
• Не требуется высокая квалификация специалиста

Единственным недостатком опрессовки является неразборной тип соединения. Если в процессе монтажа была допущена ошибка, то потребуется вырезать часть линии и прокладывать ее заново. Гильзы чаще всего применяют, если планируется большой объем работ или нужно обработать соединение, пропускающее значительный ток.

Клеммное соединение – за и против

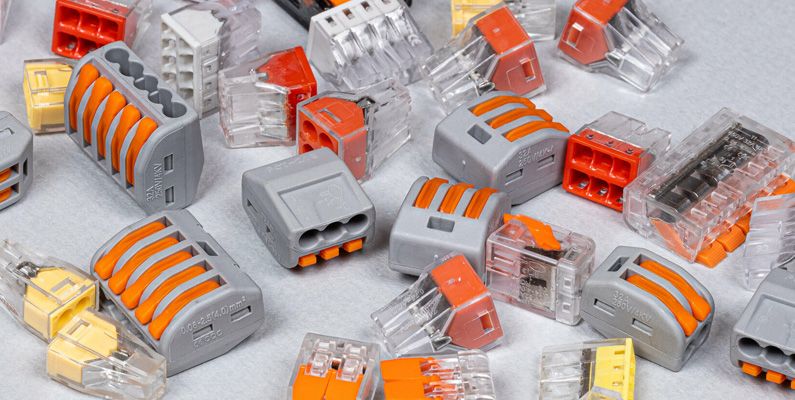

Широкое применение при выполнении электромонтажных работ получили винтовые и самозажимные клеммники. Они упрощают выполнение соединения, обеспечивают качественную изоляцию и не требуют от электрика особого мастерства. К тому же расходные материалы отличаются низкой стоимостью, что позволяет использовать их для выполнения работ в промышленных масштабах.

Винтовой клеммник представляет собой трубчатый соединитель, металлическая часть которого заключена в корпус из пластика. Зажим проводника осуществляется методом поворота винта, соединение получается разборным. Применение расходника дает следующие преимущества:

• Не требуется дополнительная изоляция места стыка
• Повышенная электропроводность за счет минимального сопротивления
• Можно переделать работу в случае ошибки

К минусам винтовых клеммников можно отнести необходимость в периодическом обслуживании. Хотя бы раз в 12 месяцев винты следует подтягивать, чтобы избежать ослабления контакта. По этой причине их не рекомендуется прокладывать под штукатурку или гипсокартон. К тому же винтовые колодки не подходят для многожильных проводов (их потребуется предварительно обжать наконечниками).

Плоскопружинный зажим представляет собой колодку из полиамида. Изделие имеет клавишу, которая воздействует на фиксирующий механизм. Такой клеммник обеспечивает высокую скорость выполнения операции и позволяет работать с многожильными проводами. Он отличается небольшими габаритами, может быть предусмотрен разъем для индикаторной отвертки.
