Как правильно использовать клемму СМК при монтаже электропроводки

Монтаж электропроводки требует не только аккуратности, но и понимания того, как работают соединительные элементы. От качества контакта зависит стабильность питания, нагрев проводников, срок службы линии и безопасность всего электроузла. Клемма СМК относится к тем компонентам, которые применяют для соединения, ответвления или фиксации жил в распределительных коробках, щитах, светильниках и других точках электромонтажа.
Ниже разберём, где уместно использовать такой тип клемм, как подготовить проводники, на что обратить внимание при затяжке и какие ошибки чаще всего приводят к перегреву или ненадёжному контакту.

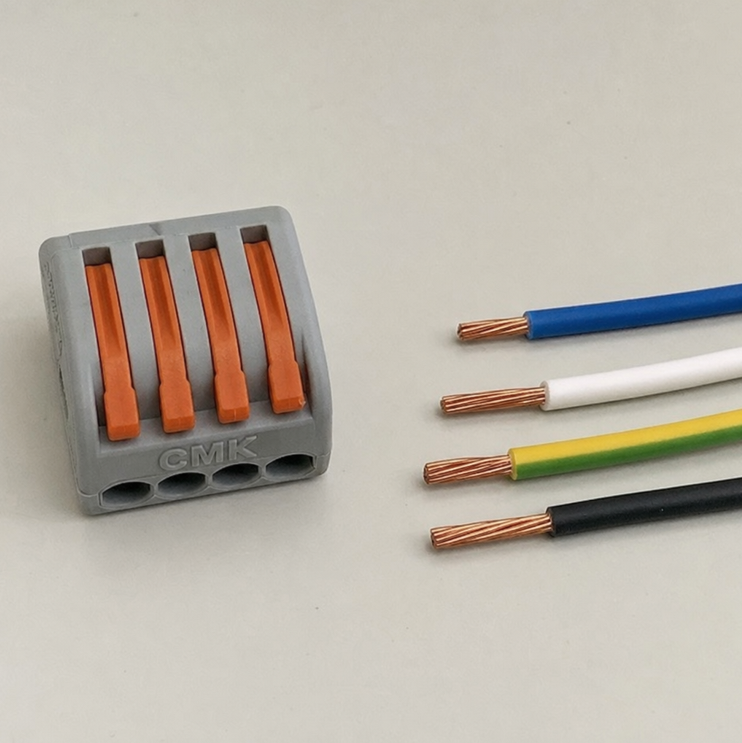

Что представляет собой клемма СМК

В бытовом и промышленном электромонтаже под СМК обычно понимают соединительную монтажную клемму, предназначенную для механического и электрического контакта между проводниками. Конкретная конструкция зависит от производителя: клемма может иметь винтовой, зажимной или комбинированный механизм, корпус из изоляционного материала и контактную часть из токопроводящего металла.

Главная задача такого элемента — создать устойчивое соединение без скруток, случайных касаний и ослабления контакта при эксплуатации. Правильно подобранная клемма смк помогает упорядочить проводку, уменьшить риск ошибки при обслуживании и сделать соединение более понятным для последующей диагностики.

При выборе важно смотреть не только на внешний вид, но и на технические параметры:
• допустимое сечение проводника;
• тип жилы: однопроволочная, многопроволочная, гибкая;
• номинальный ток и напряжение;
• материал проводника, с которым разрешено работать;
• количество подключаемых жил;
• температурные условия эксплуатации;
• способ фиксации и требования к зачистке.

Если маркировка или паспорт изделия недоступны, лучше не использовать клемму в ответственных цепях. Универсальных соединителей для любых условий не существует.

Где применяют такие клеммы

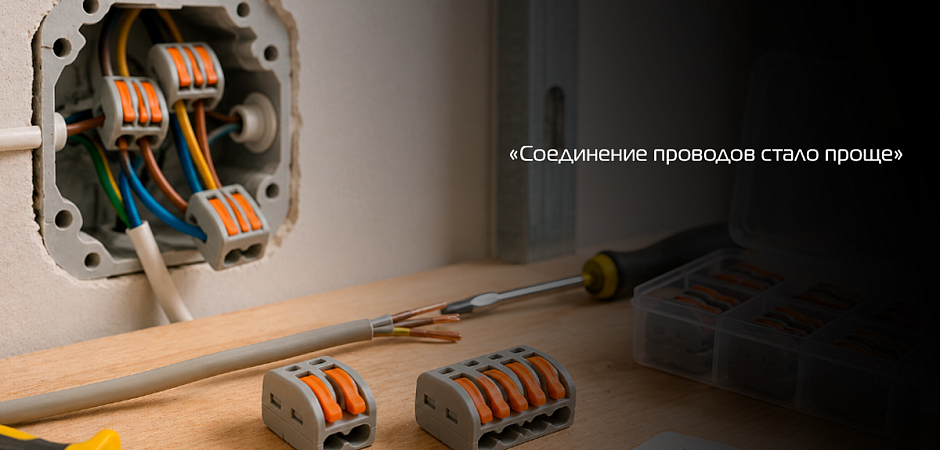

Клеммы используют там, где нужно выполнить аккуратное и доступное соединение проводников. В типовой электропроводке это могут быть распределительные коробки, линии освещения, подключение выключателей, розеточных групп, приборов автоматики, светодиодных драйверов и вспомогательного оборудования.

Однако область применения всегда должна соответствовать характеристикам изделия. Например, клемма, рассчитанная на малые токи, не подходит для мощной нагрузки. Соединитель для медных жил нельзя автоматически считать пригодным для алюминиевых проводников. А клемма, предназначенная для сухого помещения, не должна устанавливаться во влажной зоне без дополнительной защиты.

Особое внимание стоит уделять доступности соединения. В большинстве случаев клеммные соединения размещают в коробках, корпусах или щитах так, чтобы к ним можно было добраться для осмотра и обслуживания. Замуровывать сомнительное соединение без доступа — плохая практика, даже если контакт кажется надёжным сразу после монтажа.

Подготовка к монтажу

Перед началом работ необходимо полностью обесточить линию и убедиться в отсутствии напряжения подходящим проверочным прибором. Отключённый автомат сам по себе не гарантирует безопасности: возможны ошибки маркировки, обратная подача или соседние цепи в одной коробке.

Для работы понадобятся:
• инструмент для снятия изоляции;
• отвёртка нужного профиля, если используется винтовой зажим;
• бокорезы или кабелерез;
• индикатор или тестер для проверки отсутствия напряжения;
• маркировка для проводов, если соединений много;
• при необходимости — наконечники для гибких многопроволочных жил.

Жилы нужно подготовить ровно и без повреждений. Нельзя надрезать металл при снятии изоляции: даже небольшая риска снижает механическую прочность проводника и может стать местом перегрева. Длина зачистки должна соответствовать инструкции к клемме. Слишком короткая зачистка ухудшит контакт, слишком длинная оставит открытую токоведущую часть за пределами корпуса.

Если используется гибкий провод, часто применяют втулочные наконечники. Они помогают собрать многопроволочную жилу в единый контактный участок и предотвращают распушение отдельных проволок. Но наконечник тоже должен соответствовать сечению и типу зажима.

Пошаговый порядок подключения

Сначала убедитесь, что выбранная клемма подходит по сечению и нагрузке. Затем осмотрите корпус: на нём не должно быть трещин, следов оплавления, деформации или загрязнений. Контактная часть не должна болтаться или иметь видимые повреждения.

Далее выполните монтаж в такой последовательности:
1. Отключите питание линии и проверьте отсутствие напряжения.
2. Определите назначение каждой жилы: фаза, ноль, защитный проводник или управляющий провод.
3. Зачистите изоляцию на длину, рекомендованную производителем клеммы.
4. Вставьте проводник в контактное гнездо до упора.
5. Зафиксируйте жилу выбранным способом: затяните винт, опустите рычаг или защёлкните зажим.
6. Проверьте механическую фиксацию лёгким потягиванием без чрезмерного усилия.
7. Уложите провода так, чтобы на клемму не передавалось постоянное натяжение.
8. Закройте коробку или корпус после финального осмотра.

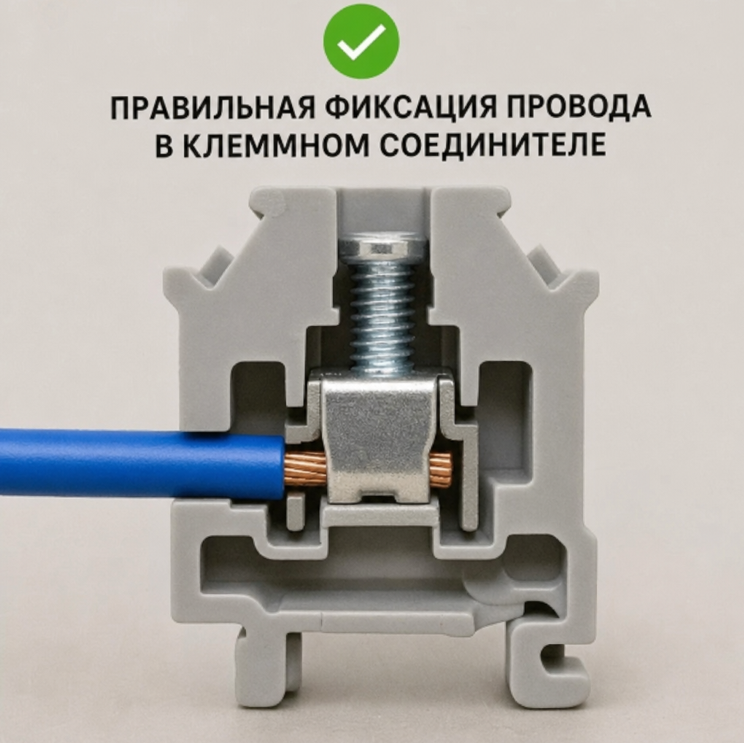

Если используется винтовая клемма смк, не стоит затягивать винт «изо всех сил». Чрезмерное усилие может повредить жилу, сорвать резьбу или деформировать контактную площадку. Слабая затяжка, наоборот, создаёт переходное сопротивление и приводит к нагреву. Оптимальный вариант — следовать рекомендованному моменту затяжки, если он указан в документации.

Особенности соединения разных проводников

При работе с медными и алюминиевыми жилами нужно быть особенно внимательным. Прямое соединение разных металлов без подходящего переходного элемента может привести к ухудшению контакта со временем. Если требуется соединить медь и алюминий, применяют клеммы или переходники, рассчитанные именно на такую задачу.

Также важно не смешивать в одном зажиме проводники разного сечения, если производитель этого не допускает. Более тонкая жила может зафиксироваться хуже, а более толстая — занять основное контактное пространство. В результате один из проводников будет нагреваться или выпадет при обслуживании.

Для многопроволочных гибких жил нельзя просто скрутить конец пальцами и зажать его как однопроволочный провод, если конструкция клеммы этого не предусматривает. Отдельные проволоки могут сместиться, обломиться или попасть мимо контактной зоны.

Типичные ошибки при монтаже

Одна из самых частых ошибок — использование клеммы без проверки её номинала. Визуально похожие изделия могут быть рассчитаны на разные токи и сечения. Если соединитель работает на пределе или с превышением нагрузки, контакт будет перегреваться.

Вторая ошибка — неправильная зачистка. Когда изоляция попадает под зажим, металлический контакт получается неполным. Когда оголённая часть слишком длинная, повышается риск короткого замыкания или случайного прикосновения к токоведущей жиле.

Третья ошибка — неаккуратная укладка проводов. Если проводники натянуты, клемма испытывает механическую нагрузку. Со временем это может ослабить соединение, особенно в местах, где есть вибрация, частое открывание крышки или перемещение кабелей.

Четвёртая ошибка — повторное использование повреждённой клеммы. Если корпус перегревался, зажим потерял упругость или винт прокручивается, такой элемент лучше заменить. Стоимость новой клеммы несопоставима с риском аварийного контакта.

Как проверить качество соединения

После монтажа соединение нужно осмотреть. Проводники должны входить в клемму ровно, без перекоса, надломов и выступающих оголённых участков. Изоляция должна подходить близко к корпусу, но не попадать внутрь контактной зоны.

Затем выполняют лёгкую механическую проверку: провод не должен свободно выходить из зажима. После подачи питания желательно проконтролировать работу линии под нагрузкой. Если появляется запах нагрева, треск, мерцание света, нестабильная работа оборудования или заметное потемнение корпуса, питание нужно отключить и проверить соединение повторно.

В ответственных узлах периодический осмотр особенно важен. Электропроводка стареет, контакты могут ослабевать из-за температурных циклов, вибрации и механических воздействий. Хорошая практика — оставлять внутри коробки аккуратный запас провода, чтобы при обслуживании не приходилось тянуть жилы с усилием.

Рекомендации по безопасной эксплуатации

Клемма СМК должна использоваться как часть продуманной системы электромонтажа, а не как универсальное решение для любой ситуации. Безопасность зависит от правильного выбора кабеля, защитной автоматики, способа прокладки, качества изоляции и соответствия нагрузки возможностям линии.

Полезные правила:
• не устанавливайте клеммы в местах, где возможны вода, конденсат или агрессивная среда, если нет подходящей защиты;
• не соединяйте больше проводников, чем допускает конструкция;
• не оставляйте клеммные соединения открытыми вне корпуса или коробки;
• не используйте изделия неизвестного происхождения в нагруженных цепях;
• не полагайтесь только на внешний осмотр, если есть признаки перегрева;
• при сомнениях обращайтесь к квалифицированному электрику.

Особенно осторожно стоит относиться к линиям, питающим мощные потребители: электроплиты, водонагреватели, отопительные приборы, кондиционеры, насосы. Там требования к соединениям выше, а последствия плохого контакта серьёзнее.

Итог

Грамотно установленная клемма смк делает электромонтаж более аккуратным, понятным и безопасным. Но надёжность соединения появляется не сама по себе: она зависит от правильного выбора изделия, соответствия нагрузке, качественной подготовки проводников и аккуратной фиксации жил.
Перед монтажом всегда проверяйте характеристики клеммы, не нарушайте рекомендации производителя и не работайте под напряжением. Если соединение вызывает сомнения, лучше заменить элемент или доверить проверку специалисту. В электропроводке мелочей не бывает: один слабый контакт способен повлиять на работу всей линии.
