Какие наконечники НКИ использовать для различных типов проводников?

Кольцевые изолированные наконечники НКИ помогают создать надёжное и долговечное электрическое соединение. Они предотвращают повреждение многопроволочных жил при затяжке винтовых клемм и обеспечивают стабильный контакт даже в условиях вибрации. Однако эффективность такого решения напрямую зависит от правильного подбора наконечника под конкретный тип проводника.

Почему важно учитывать тип проводника при выборе НКИ?

Даже качественный наконечник не обеспечит надёжного соединения, если он подобран неправильно. Разные проводники отличаются количеством жил, гибкостью и площадью поперечного сечения. Эти параметры влияют на плотность обжима и электрические характеристики контакта.

Неправильный выбор может привести к увеличению переходного сопротивления, локальному нагреву и ослаблению соединения в процессе эксплуатации.

Для каких проводников предназначены наконечники НКИ?

Основная область применения НКИ — оконцевание гибких многожильных медных проводов. Такие проводники используются при подключении автоматики, электрощитового оборудования, осветительных систем и различных электротехнических устройств.

При установке многопроволочного провода без наконечника отдельные жилы могут повреждаться при затяжке винта или выходить за пределы контактной зоны. Использование НКИ позволяет избежать подобных проблем.

Можно ли использовать НКИ для одножильных проводников?

В большинстве случаев жёсткие однопроволочные медные жилы не требуют установки наконечников НКИ. Такие проводники сохраняют форму и обеспечивают достаточную площадь контакта в винтовых зажимах.

Однако некоторые производители оборудования рекомендуют применять наконечники независимо от конструкции жилы. Поэтому перед монтажом стоит ознакомиться с требованиями технической документации.

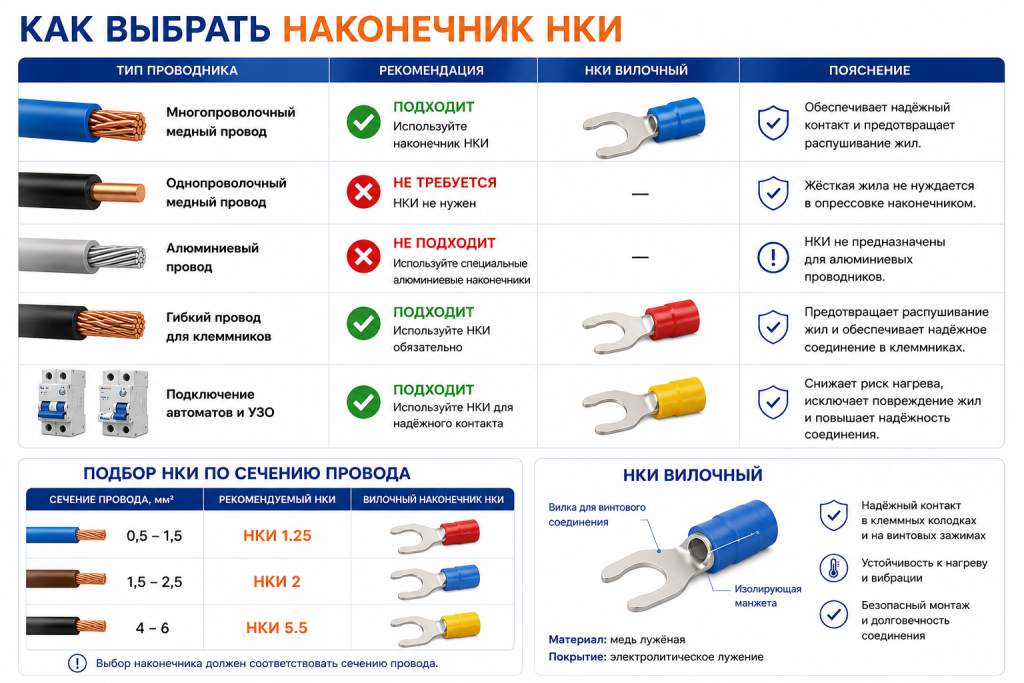

Как подобрать НКИ по сечению проводника?

Главное правило — сечение наконечника должно соответствовать сечению подключаемого провода. Слишком большая гильза не позволит выполнить качественный обжим, а слишком маленькая может деформировать жилы.

Наиболее распространённые варианты:

НКИ 1,25 — для проводов 0,5–1,5 мм²;
НКИ 2 — для проводов 1,5–2,5 мм²;
НКИ 5,5 — для проводов 4–6 мм².

Перед монтажом рекомендуется проверить маркировку изделия и сопоставить её с характеристиками используемого кабеля.

Как влияет размер кольца на качество соединения?

При выборе важно учитывать не только сечение гильзы, но и размер монтажного отверстия. Кольцо должно соответствовать диаметру винта или шпильки оборудования.

Слишком большое отверстие ухудшает фиксацию наконечника, а слишком маленькое делает установку невозможной. Надёжность соединения зависит от правильного сочетания всех элементов контактного узла.

Подходят ли наконечники НКИ для алюминиевых проводников?

Стандартные наконечники НКИ рассчитаны на использование с медными жилами. Применение их для алюминиевых проводников не рекомендуется, поскольку свойства материалов отличаются, что может негативно сказаться на качестве электрического контакта.

Для алюминиевых проводов следует использовать специализированные наконечники, предназначенные именно для этого типа проводников.

Почему качество опрессовки не менее важно, чем выбор НКИ?

Даже правильно подобранный наконечник не обеспечит надёжное соединение при неправильном обжиме. Использование пассатижей вместо пресс-клещей приводит к неравномерному сжатию гильзы и снижению механической прочности контакта.

Для монтажа необходимо применять инструмент, соответствующий диапазону используемых сечений. После опрессовки провод не должен извлекаться из наконечника при умеренном механическом воздействии.

Какие ошибки чаще всего допускают при работе с НКИ?

На практике специалисты сталкиваются с несколькими типичными ошибками:

1. выбор наконечника без учёта сечения жилы;
2. использование НКИ для неподходящих типов проводников;
3. применение непрофессионального инструмента для обжима;
4. неправильный подбор размера кольца;
5. чрезмерное снятие изоляции перед монтажом.

Избежать этих проблем помогает соблюдение рекомендаций производителя и использование качественных комплектующих.

Где купить качественные наконечники НКИ?

При выборе наконечников важно обращать внимание на качество материалов, точность геометрических размеров и наличие необходимого типоразмера для конкретной задачи.
