Чем отличаются НВИ, НКИ и НШВИ и в каких случаях использовать каждый тип?

При монтаже электрооборудования многие уделяют внимание выбору кабеля, автоматических выключателей и защитных устройств, но недооценивают важность кабельных наконечников. Между тем именно они обеспечивают качественный электрический контакт и защищают жилы проводников от повреждений.

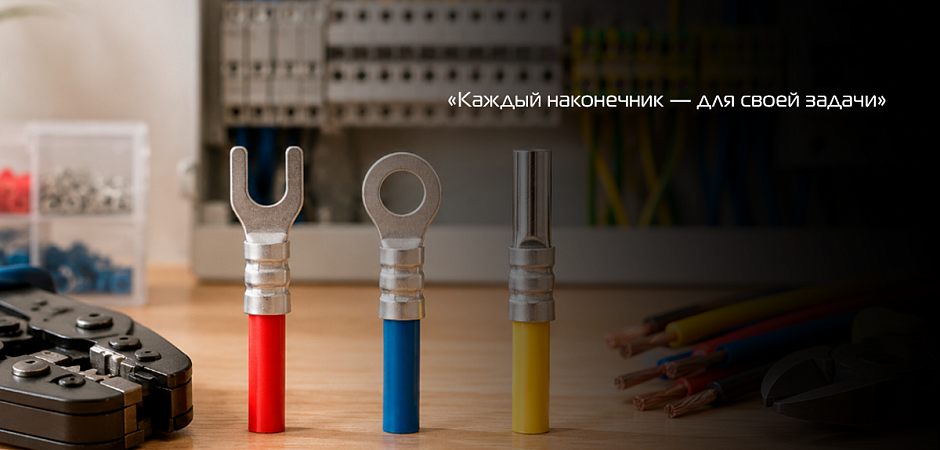

Среди наиболее распространённых решений выделяют вилочные наконечники НВИ, кольцевые НКИ и штыревые втулочные НШВИ. Несмотря на схожую задачу, каждый тип имеет своё назначение и особенности применения.

Что представляют собой наконечники НВИ?

НВИ — это наконечники вилочные изолированные. Их отличительной особенностью является контактная часть в форме вилки.

Такая конструкция позволяет подключать проводник к винтовым зажимам без полного выкручивания крепёжного винта. Достаточно ослабить крепление и завести вилочную часть под головку винта.

Наконечники НВИ применяются:

1. в распределительных щитах;
2. при подключении модульного оборудования;
3. в системах автоматики;
4. при обслуживании оборудования, требующего периодического демонтажа проводников.

Главное преимущество НВИ — удобство и скорость монтажа.

В каких случаях используются наконечники НКИ?

НКИ — это кольцевые изолированные наконечники, имеющие замкнутую контактную площадку в виде кольца.

После установки такой наконечник фиксируется винтом или болтом и не может случайно отсоединиться даже при вибрациях или механических воздействиях.

Наконечники НКИ чаще всего используются:

1. в силовых цепях;
2. при подключении заземляющих проводников;
3. в автомобильной электропроводке;
4. на промышленном оборудовании;
5. в системах, подверженных вибрационным нагрузкам.

Если надёжность соединения является приоритетом, кольцевые наконечники считаются одним из лучших решений.

Для чего предназначены наконечники НШВИ?

НШВИ расшифровывается как наконечник штыревой втулочный изолированный. Его основная задача — подготовка многопроволочных медных жил к подключению в клеммные зажимы.

Во время затяжки винтового соединения отдельные проволоки гибкого кабеля могут повреждаться или расходиться. Использование НШВИ предотвращает эту проблему, формируя плотный и надёжный контакт.

Штыревые наконечники широко применяются:

1. при сборке распределительных щитов;
2. при подключении автоматических выключателей;
3. в системах управления и автоматики;
4. при монтаже клеммных колодок;
5. для подключения гибких медных проводников.

НШВИ существенно повышают качество монтажа и соответствуют требованиям профессионального электромонтажа.

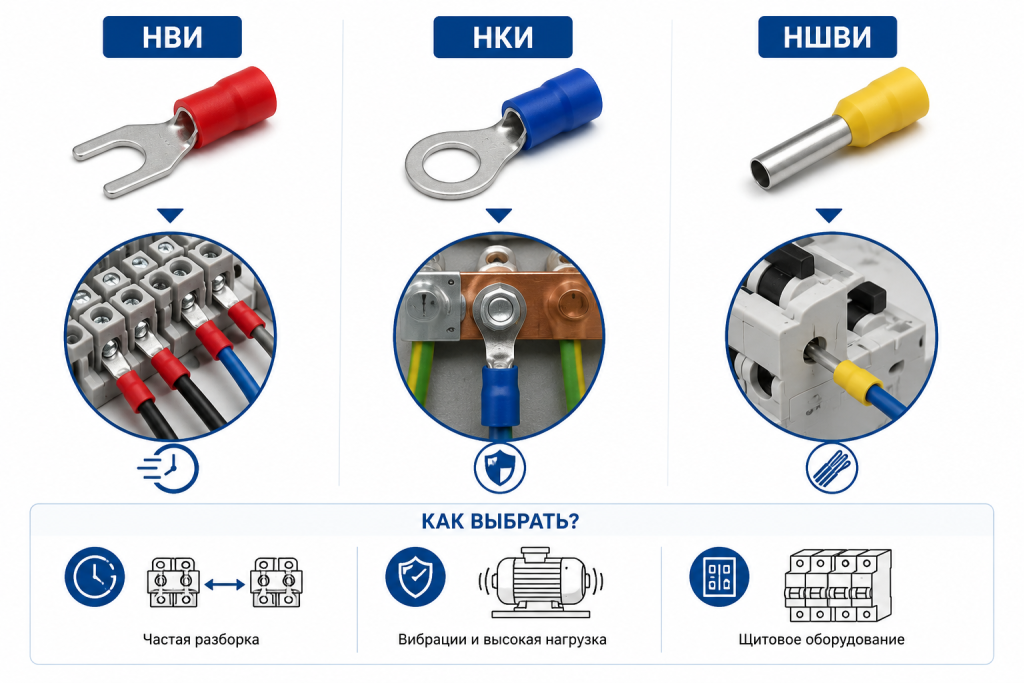

Чем отличаются НВИ, НКИ и НШВИ?

Хотя все три типа относятся к кабельным наконечникам, их назначение различается.

НВИ:

1. позволяют быстро подключать и отключать проводники;
2. используются под винтовые соединения;
3. удобны при обслуживании оборудования.

НКИ:

1. обеспечивают максимально надёжную фиксацию;
2. устойчивы к вибрациям;
3. подходят для ответственных соединений.

НШВИ:

1. применяются исключительно для оконцевания многожильных проводов;
2. защищают жилы от повреждения;
3. обеспечивают качественный контакт в клеммах.

Выбор зависит не от личных предпочтений, а от конструкции соединения и условий эксплуатации.

Какие ошибки допускают при выборе наконечников?

Одной из наиболее распространённых ошибок является использование НШВИ вместо силовых наконечников для болтового крепления. Такие изделия имеют разное назначение и не являются взаимозаменяемыми.

Также часто встречаются:

1. выбор наконечника без учёта сечения проводника;
2. использование неизолированных изделий там, где требуется дополнительная защита;
3. опрессовка неподходящим инструментом;
4. многократное использование уже обжатых наконечников;
5. применение НВИ в условиях постоянной вибрации вместо НКИ.

Подобные ошибки могут привести к ухудшению контакта и перегреву соединений.

Как выбрать подходящий наконечник?

При выборе следует учитывать несколько факторов:

1. тип соединения (винтовое, болтовое, клеммное);
2. конструкцию проводника;
3. сечение кабеля;
4. условия эксплуатации;
5. необходимость частого демонтажа.

Для гибких многожильных проводов в распределительных щитах обычно выбирают НШВИ. Для надёжной фиксации под болт — НКИ. Если требуется удобное обслуживание оборудования — НВИ.
