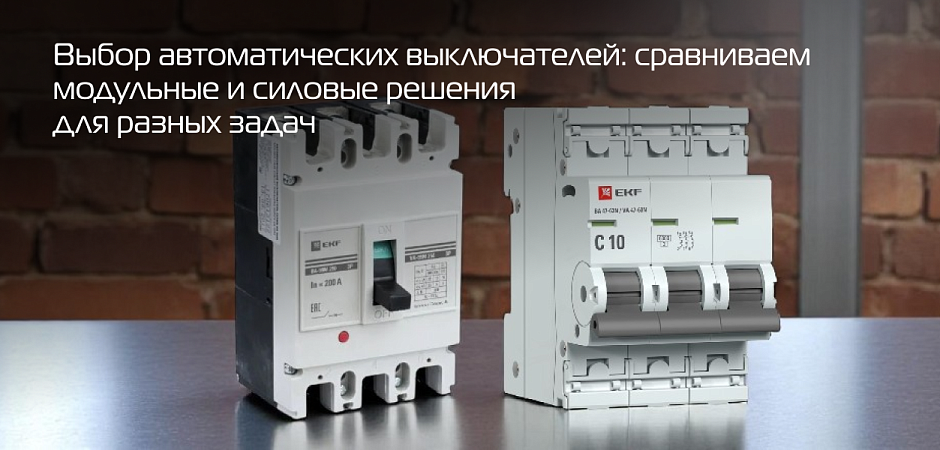

Выключатели-автоматы модульного и силового типа: какие подходят для производства и бытового применения

В зависимости от конструкции и рабочих параметров, автоматические выключатели выполняют важнейшие задачи: защиту от токов КЗ, предотвращение перегрузок. В некоторых случаях они отвечают за защиту от утечки тока. АВ моментально реагируют на опасные изменения в электросети, оперативно отключая поврежденный участок и предотвращая нежелательные последствия.

Приобретение подходящего автоматического выключателя – это далеко не тривиальная задача. Выбор напрямую зависит от сферы применения устройства (жилое помещение, коммерческий объект, промышленное предприятие). Нужно учитывать назначение (защита освещения, силовой нагрузки, отдельного оборудования) и условия эксплуатации – температура, влажность, наличие агрессивных сред.

По типу устройства можно подразделить на две большие группы: модульные и силовые выключатели. Эта таблица позволяет сравнить их основные параметры.

Модульные выключатели бытового назначения

Это компактные устройства защиты электросети, предназначенные для установки в распределительных щитах жилых домов, квартир, офисов. Их основное назначение – предотвращение повреждений электропроводки и подключенного оборудования из-за перегрузок (слишком большой ток потребления) и коротких замыканий. Устройства работают в низковольтных сетях, как правило, с напряжением до 1000 В.

При превышении допустимого тока внутренний механизм срабатывает, размыкая электрическую цепь и прекращая подачу электроэнергии. Это предотвращает перегрев проводов, возгорание и выход из строя электроприборов.

Кривая срабатывания (B, C, D и другие) определяет чувствительность выключателя к перегрузкам и коротким замыканиям. К примеру:

• B – быстрый отклик на КЗ и умеренный – на перегрузки. Подходит для освещения и маломощных нагрузок.
• C – универсальный тип, пригодный для большинства бытовых нагрузок (холодильники, стиральные машины, микроволновки).
• D – для нагрузок с высоким пусковым током (двигатели, насосы). Менее чувствителен к кратковременным перегрузкам.

Имеет значение номинальный ток. Этот параметр указывает на максимальный ток, пропускаемый устройством продолжительное время без срабатывания. Как правило, в бытовых сетях устанавливают модели с номинальным током от 1 до 63 А. Важно правильно рассчитать это значение, чтобы обеспечить защиту без ложных срабатываний.

Монтаж и дополнительные функции

Автоматические выключатели IEK устанавливаются на DIN-рейку внутри распределительного щита. Это позволяет компактно разместить большое количество АВ и других устройств защиты и управления в одном блоке. Стандартизированный размер модуля (18 мм шириной) обеспечивает простоту монтажа и замены.

Выбор устройства можно производить не только по основным параметрам. Возможно наличие вспомогательных функций, среди которых чаще всего встречается:

• Индикация состояния – включен или выключен
• Опция обесточивания отдельных фаз (в трехфазных сетях)
• Защита от дугового пробоя – предотвращает появление электрической дуги и последующего возгорания

Стоимость модульных АВ варьируется в зависимости от производителя, номинального тока, кривой срабатывания и вспомогательных опций. В целом, купить модульное оборудование можно значительно дешевле, чем силовые модели.

Силовые выключатели для промышленности и коммерции

Это электромеханические устройства, предназначенные для защиты мощных электроустановок и оборудования от повреждений, вызванных перегрузками и токами КЗ. Они используются в промышленных сетях, системах электроснабжения крупных зданий, на энергетических объектах. В отличие от модульных АВ, применяемых в бытовых и маломощных сетях, силовые модели рассчитаны на гораздо большие токи.

Высокий номинальный ток является ключевым отличием от модульных выключателей. Этот параметр варьируется от десятков до нескольких тысяч ампер, в зависимости от модели и назначения. Силовые АВ защищают мощные электродвигатели, трансформаторы, линии электропередач.

Еще одна особенность – многофункциональная защита. Автоматические выключатели 3p обеспечивают комплексную защиту электроустановок. Они реагируют на следующие факторы:

• Перегрузки – продолжительное превышение номинального тока
• Короткие замыкания – отключают участок сети, предотвращая возгорание
• Заземление – обнаруживают и прерывают ток утечки, защищая персонал

Силовые АВ отличаются более сложной и массивной конструкцией по сравнению с модульными аналогами. Они проектируются для работы в условиях высоких токов и напряжений. Монтаж обычно осуществляется непосредственно на шины электрощитов или в специальные силовые ящики, которые обеспечивают надлежащее охлаждение и защиту от механических повреждений.

Из-за сложности конструкции, высокой мощности и функциональности силовые АВ стоят значительно дороже модульных устройств. Цена на них зависит от номинального тока, количества полюсов, наличия вспомогательных функций и политики производителя.

Типы. Современная промышленность выпускает оборудование различных типов, например,вакуумные, элегазовые (SF6), воздушные и прочие модели. Подбор подходящего типа зависит от условий эксплуатации и требований к защите.

Выключатель и переключатель: в чем разница?

Перейти к статье

Выбор выключателя в зависимости от поставленной задачи

Определяющую роль играет назначение устройства. Также нужно принимать во внимание условия, в которых оно будет эксплуатироваться. По сфере применения автоматические выключатели можно условно поделить на три категории.

1. Бытового назначения

С этой задачей лучше всего справятся модульные АВ. Они компактны, легко устанавливаются в щиток и подходят для защиты домашней электросети. Обычно достаточно автоматов на 16А для розеток и освещения, и 25А для мощных приборов (электроплиты, духового шкафа). Для отдельных контуров можно использовать автоматы с большим номинальным током.

Тип защиты. В основном используются автоматы с характеристикой «В» (для бытовых нагрузок с незначительным пусковым током) или «C» (для нагрузок с умеренным пусковым током – холодильники, стиральные машины).

Количество полюсов. Однополюсные (1P) применяют для освещения и розеток. Двухполюсные (2P) подходят для мощных приборов, требующих защиты нулевого провода (например, электроплиты). Четырехполюсные (3P+N) предназначаются для трехфазных сетей и редко используются в домашних условиях.

2. Для коммерческих объектов (магазин, офис, склад)

Здесь могут применяться как модульные, так и силовые устройства, в зависимости от мощности нагрузки. Для небольших магазинов и офисов достаточно модульных устройств. Для складов с мощным оборудованием могут потребоваться силовые выключатели.

Номинальный ток. Зависит от мощности подключаемого оборудования. Для отдельных групп освещения, розеток – от 16А до 63А. Для мощного оборудования – от 63А и выше (силовые АВ).

Тип защиты. Часто используются автоматы с характеристикой «C» или «D» (для нагрузок с большим пусковым током, например, компрессоров, двигателей).

Дополнительные функции. Возможно потребуется использование автоматов с защитой от утечки тока (УЗО) или дифавтоматов (АВДТ) для обеспечения электробезопасности.

3. Промышленного назначения

В этом сегменте востребованы силовые АВ или вакуумный выключатель. Модульные автоматы малоприменимы из-за ограничений по току. Номинальный ток составляет от сотен ампер и выше.

Тип защиты. Автоматы с характеристиками «D», «K» или специализированные – в зависимости от типа нагрузки (двигатели, трансформаторы и т.д.).

Количество полюсов. В основном трехполюсные (3P) и четырехполюсные (3P+N) для трехфазных сетей.

Дополнительные функции. Часто используются автоматы с защитой от КЗ, перегрузок, заземления и других нештатных ситуаций. Могут быть встроенные функции защиты двигателя. Необходимость применения УЗО или АВДТ определяется спецификой производства.
