Тройная розетка: что это такое и как подключить к одному проводу?

Вопрос о том, как подключить тройную розетку к одному проводу, особенно актуален в случаях, когда надо обеспечить несколько точек питания в одном месте: возле рабочего стола, в кухонной зоне или рядом с телевизором. Такая схема дает сэкономить на проводке и упростить монтаж, но требует аккуратности и соблюдения правил электробезопасности.

В этой статье разберем, что представляет собой трехместная розетка, как правильно подключить ее к одному кабелю, какие нюансы стоит учесть, и какие ошибки чаще всего совершают новички.

Что это такое и зачем нужно?

Тройная розетка – это электромонтажное устройство, которое дает подключить 3 электрических прибора одновременно в одном месте. В отличие от использования удлинителей и тройников, это изделие обеспечивает стационарное, надежное и безопасное подключение, скрытое в стене или в монтажной коробке. Она может иметь как единый корпус с тремя розеточными гнездами (моноблочная), так и состоять из трех отдельных модулей, установленных в общую рамку.

Примеры использования

Тройные изделия, как и двойные розетки, находят широкое применение как в быту, так и в коммерческих помещениях. Обычно их устанавливают в следующих зонах:

• в жилых помещениях рядом с кроватью, диваном, рабочим столом или в кухне;
• в офисах для подключения компьютера, монитора, зарядного устройства и принтера на одном рабочем месте;
• в административных и торговых помещениях в зонах обслуживания клиентов, на ресепшенах, в кассовых узлах;
• в кухнях и санузлах, когда нужно добиться одновременной работы нескольких бытовых приборов в ограниченном пространстве.

Использование трехместных точек подключения позволяет отказаться от временных и менее надежных решений вроде удлинителей и разветвителей.

В чем достоинства?

Преимущества у такого решения не только визуальные, но и практические. Установка трехместной точки вместо нескольких отдельных позволяет:

• сэкономить место – одно изделие занимает меньше пространства, чем три отдельных механизма;
• улучшить внешний вид – нет лишних проводов, все собрано в одной аккуратной рамке; упростить подключение – удобно подключать несколько устройств в одной точке, не используя дополнительные аксессуары;
• повысить надежность – меньше соединений в цепи, соответственно, меньше риск ослабления контактов;
• обеспечить безопасность – отсутствие свисающих удлинителей и временных соединений снижает вероятность перегрева, короткого замыкания.

Трехместный механизм – это не просто удобство, а еще и способ сделать электропроводку более надежной и безопасной. Особенно это важно в помещениях с постоянной нагрузкой: кухни, рабочие зоны, точки продаж. Если вы планируете обновление электрики, разумно сразу купить тройную розетку, чтобы не возвращаться к этому вопросу в ближайшие годы.

Можно ли подключиться к одному проводу?

Да, подключить трехместную точку к одному проводу можно, и именно так это чаще всего и делается. В стандартной схеме подключения используется одна линия питания, по которой подаются фаза, ноль и заземление. Эти три жилы подключаются к входным клеммам первой розетки или общей шины, а затем через внутренние перемычки распределяются по остальным модулям.

Так устроено большинство заводских моделей – внутри уже предусмотрено объединение всех трех механизмов, что исключает необходимость прокладывать отдельный кабель к каждой точке. Это абсолютно безопасно, если:

• соблюдены нормативы по сечению кабеля и допустимой нагрузке;
• монтаж выполнен правильно;
• все соединения надежны и не имеют ослабленных контактов.

Важно помнить: сам факт подключения к одному проводу – не проблема, но нагрузка на линию должна строго соответствовать ее характеристикам. Именно она определяет, будет ли точка работать стабильно.

Что нужно учитывать при подключении

Прежде чем монтировать изделие и подавать питание на все три гнезда от одного кабеля, обратите внимание на три ключевых момента:

• Суммарная мощность подключаемых устройств. Учитывается общая нагрузка, которая будет одновременно подключена к точке. Например, если в одну включить чайник (2 кВт), в другую – микроволновку (1,5 кВт), а в третью – блендер (0,5 кВт), то итоговая мощность составит 4 кВт. Это уже граничное значение для линии на 16 ампер. Если превысить допустимую нагрузку, сработает автомат, либо произойдет перегрев проводки. Поэтому важно заранее продумать, что и как будет подключено, и не превышать допустимые значения.
• Сечение питающего кабеля. Чем выше нагрузка – тем толще должен быть кабель. Для тройной модели, особенно если планируется питание бытовой техники, рекомендуется использовать провод с сечением не менее 2,5 мм². Он рассчитан на ток до 25 А и позволяет подключать устройства суммарной мощностью до 5,5 кВт при однофазном питании. Более тонкий кабель может перегреваться даже при умеренной нагрузке.
• Качество соединений внутри изделия. Не менее важно, чтобы все соединения были надежными. Плохой контакт – частая причина нагрева и оплавления проводов. Используйте качественные клеммники, надежную фиксацию проводов и избегайте скруток. Если в розетке установлены винтовые зажимы, подтяните их надежно, но без чрезмерного усилия. При использовании пружинных клемм убедитесь, что провод зашел до упора и зафиксирован без люфта.

Таким образом, подключать тройную розетку к одному проводу – это нормальная и распространенная практика. Далее рассмотрим, как именно это можно сделать.

Как настроить розетку с таймером: подробная и универсальная инструкция

Перейти к статье

Порядок установки

Ниже приводим пошаговую инструкцию по самостоятельной установке и подключению трехместной электророзетки.

Отключите питание и подготовьте рабочее место

Перед началом любых электромонтажных работ полностью выключите питание на распределительном щитке. Это обязательное требование безопасности. После этого проверьте индикаторной отверткой отсутствие напряжения в проводах.

Освободите розеточный блок от упаковки, подготовьте инструмент: обычную и крестовую отвертку, нож, пассатижи, бокорезы и по возможности – тестер или мультиметр. Убедитесь, что у вас есть доступ к кабелю питания, заведенному в подрозетник.

Разберите розетку и зачистите кабель

Снимите декоративную рамку и лицевую панель, чтобы получить доступ к механизму. Если используется тройная модель на три отдельных механизма, разложите их в нужном порядке. Проложенный провод освободите от внешней оболочки на 8-10 сантиметров, стараясь не повредить изоляцию внутренних жил. Затем аккуратно зачистите по 10-12 мм с каждой жилы – фазы, ноля и заземления.

Определите тип конструкции и способ подключения

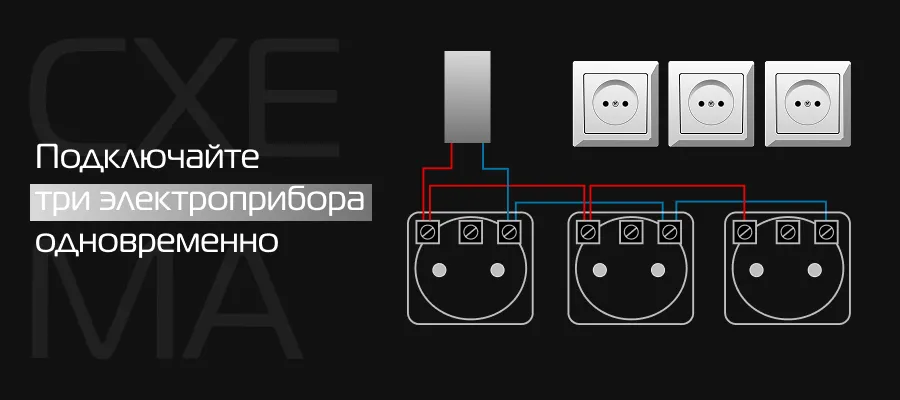

Если у вас моноблочная тройная розетка, внутри уже будут установлены заводские перемычки, соединяющие все три розеточных модуля. В этом случае подключение выполняется на одну клемму каждой линии – фаза, ноль, заземление. Если у вас сборный вариант с тремя отдельными механизмами, надо самостоятельно сделать перемычки из медного одножильного провода того же сечения, соединяя соответствующие клеммы между розетками.

Подключите фазу, ноль и заземление

Подключение начинается с фазного провода, обычно коричневого или красного цвета. Его вставляют в левую клемму каждого механизма или в общую фазную клемму моноблока. Затем подключается нулевой провод (синий), а следом – заземляющий (желто-зеленый). Важно, чтобы каждый провод был надежно зажат внутри клеммы, без перекручивания и чрезмерных усилий. Оголенный участок не должен выступать за пределы зажима и касаться металлических частей.

Проверьте соединения и зафиксируйте розетку в подрозетнике

После подключения убедитесь, что все провода сидят плотно и не выскакивают при легком натяжении. Если используется клеммное соединение без винтов, проверьте, зафиксированы ли провода до упора. Затем аккуратно уложите провода внутрь подрозетника, стараясь не переламывать жилы и не создавать излишнего натяжения. Установите розетку в монтажное отверстие, выровняйте по уровню и зафиксируйте с помощью монтажных лапок или саморезов.

Включите питание и проверьте работоспособность

После завершения монтажа и фиксации верните питание в щитке и протестируйте работу каждой розеточной ячейки. Подключите к каждой гнездовой паре простые устройства – например, зарядку или лампу. Стоит использовать тестер, чтобы убедиться в наличии напряжения и корректной фазировки. Если все работает стабильно, можно установить декоративную крышку.
