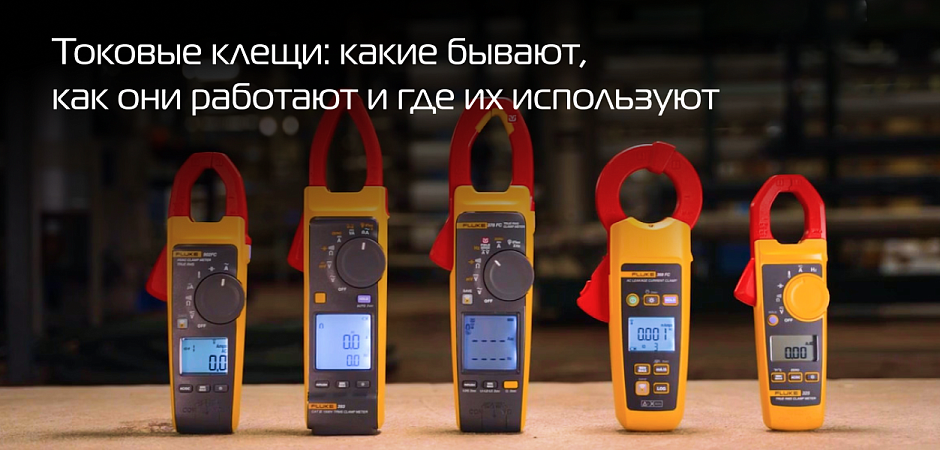

Токовые клещи: виды, принцип работы и сферы применения

Токовые клещи – это измерительный прибор для определения силы тока в электрических цепях без разрыва проводника. Благодаря удобству и простоте использования, токовые клещи получили широкое распространение среди электриков, инженеров, энергетиков и специалистов по обслуживанию электрооборудования. Нередко применение им находится и в бытовой сфере.

Для эффективного применения и получения точных данных важно понимать принцип работы и устройство токовых клещей, знать технические особенности и соблюдать правила безопасности. В этой статье мы подробно рассмотрим, что именно следует учитывать при использовании прибора.

Принцип работы токовых клещей

Работа токовых клещей для измерения переменного тока основана на законе электромагнитной индукции Фарадея. Когда проводник, по которому проходит переменный ток, оказывается внутри замкнутого магнитного сердечника (магнитопровода), вокруг проводника возникает переменное магнитное поле.

Магнитный поток, проходящий через сердечник, индуцирует электрический ток в измерительной катушке, расположенной внутри клещей. Величина индуцируемого тока прямо пропорциональна величине измеряемого переменного тока в проводнике. Электронная схема клещей преобразует полученный сигнал и отображает точные данные на дисплее.

Принцип измерения постоянного тока

Измерение постоянного тока с помощью токовых клещей требует применения специальных датчиков Холла. Они представляют собой электронные элементы, реагирующие на магнитное поле, которое возникает при прохождении постоянного тока через проводник.

Когда проводник помещается между губками клещей, магнитное поле, созданное постоянным током, воздействует на датчик Холла, генерируя небольшой электрический сигнал, пропорциональный величине магнитного поля. Этот сигнал усиливается электронной схемой устройства, преобразуется в соответствующее значение постоянного тока и выводится на экран.

Конструктивные элементы токовых клещей

Конструкция стандартных токовых клещей представлена следующими комплектующими:

• Магнитопровод. Магнитный сердечник, состоящий из двух частей (губок клещей), которые могут открываться и закрываться. Магнитопровод концентрирует магнитное поле вокруг проводника, обеспечивая точное измерение.
• Измерительная катушка (для переменного тока) или датчик Холла (для постоянного тока). Эти элементы расположены вокруг магнитопровода и являются основными чувствительными элементами, улавливающими магнитное поле и преобразующими его в электрический сигнал.
• Электронный усилитель и преобразователь сигнала. Детали отвечают за обработку, усиление и преобразование сигнала с катушки или датчика Холла, подготавливая данные для отображения.
• Цифровой или аналоговый дисплей. Предназначен для отображения текущих значений измеряемого тока. В современных клещах чаще всего используется цифровой дисплей, обеспечивающий более точные и удобные для чтения результаты.

Кроме того, в конструкцию измерительного инструмента входят панель управления и элементы питания. Они обеспечивают настройку прибора (выбор режима измерения, функции и диапазона) в зависимости от поставленных пользователем задач.

Типы токовых клещей

Токовые клещи можно разделить на несколько типов в зависимости от способа отображения результатов, принципа работы и наличия дополнительных функций. Рассмотрим их далее.

Аналоговые

Традиционный тип приборов, которые используют стрелочный индикатор для отображения измеряемых значений. Результат измерений отображается с помощью стрелки на шкале прибора.

К числу преимуществ аналоговых инструментов относятся простота и надежность конструкции, меньшая зависимость от источников питания, высокая скорость реакции на изменения тока и удобство наблюдения за динамикой изменения отслеживаемых величин.

К недостаткам аналоговых токовых клещей относятся ограниченная точность измерений (погрешность выше, чем у цифровых моделей) и сложности при считывании значений из-за возможной субъективности восприятия шкалы.

Цифровые

Цифровые токовые клещи – это современный тип приборов, оснащенных цифровым дисплеем, на который выводятся точные числовые значения измерений. Они используют встроенные аналого-цифровые преобразователи для обработки сигнала.

Цифровые токовые клещи стали востребованными благодаря ряду преимуществ:

• значения понятно отображаются на жидкокристаллическом дисплее;
• есть автоматическое определение диапазонов измерений;
• высокая точность и сравнительно низкая погрешность измерений;
• дополнительные функции, включая подсветку дисплея и автоотключение.

В то же время, цифровые инструменты требуют наличия источника питания (батареи или аккумуляторы), а также отличаются большей чувствительностью к электромагнитным помехам.

С мультиметром

Токовые клещи с расширенным функционалом, помимо измерения тока, способны также измерять напряжение, сопротивление, частоту и другие электрические параметры. Благодаря этому они могут заменить или дополнить стандартный мультиметр.

Такие приборы отличаются универсальностью, экономят время при проведении комплексных измерений, а также предлагает расширенные возможности по типу проверки диодов, прозвонки цепи и не только.

Что касается недостатков, универсальные токовые клещи с функциями мультиметра дороже, чем обычные, и требуют повышенной квалификации пользователя для правильного применения. Важно учесть эти минусы, если планируете купить токовые клещи подобного класса.

Сферы применения токовых клещей

Токовые клещи нашли широкое применение в различных профессиональных областях, где важна оперативная и точная диагностика электрических цепей и электрооборудования. Рассмотрим основные сферы, в которых этот инструмент применяется специалистам на регулярной основе.

Электромонтаж и обслуживание электроустановок

В электромонтажных и ремонтных работах токовые клещи являются незаменимым инструментом, позволяющим быстро измерить силу тока в цепи без ее разрыва. Это особенно важно при обслуживании электрощитов, вводно-распределительных устройств, сетей освещения и силовых кабелей.

С помощью клещей электрики оперативно проверяют нагрузку на отдельные линии, выявляют перегрузки или неисправности и обеспечивают безопасность выполнения работ. Удобство использования клещей в том, что измерения можно проводить быстро и безопасно даже на работающем оборудовании.

Диагностика промышленного электрооборудования

На производственных объектах токовые клещи применяются инженерами и техническими специалистами для диагностики состояния промышленного оборудования. Используя токовые клещи, можно оперативно выявить неисправности в электродвигателях, генераторах, компрессорах, насосах и других электрических машинах.

Путем измерения пусковых и рабочих токов оборудования легко определить аномалии и предотвратить аварийные ситуации, тем самым снизить риски простоя и продлить срок службы промышленного оборудования.

Автомобильная диагностика

В автомобильной сфере токовые клещи применяются при диагностике электрооборудования транспортных средств. С помощью инструмента автодиагносты могут измерить силу тока в цепях стартера, генератора, аккумулятора, а также проверить работу систем зарядки и энергопотребления в автомобиле. Это позволяет быстро выявлять неисправности и повреждения в проводке, электрических агрегатах и компонентах автомобилей, а также экономить время.

Энергетический аудит и проверка нагрузки электросетей

Токовые клещи часто используются при проведении энергетического аудита и анализа нагрузки на электрические сети как в бытовых, так и в промышленных условиях. С их помощью специалисты могут быстро определить уровень нагрузки в различных участках электрической сети, выявить неоптимальное распределение электроэнергии и перегрузку проводников.

Это позволяет разработать рекомендации по перераспределению нагрузки, оптимизации работы электрооборудования и экономии электроэнергии. Такие замеры часто выполняются во время проверки качества энергоснабжения, мониторинга энергопотребления предприятий и в бытовом секторе.

Использование токовых клещей в перечисленных областях значительно облегчает работу специалистов, позволяя проводить измерения быстро, безопасно и с высокой точностью.
