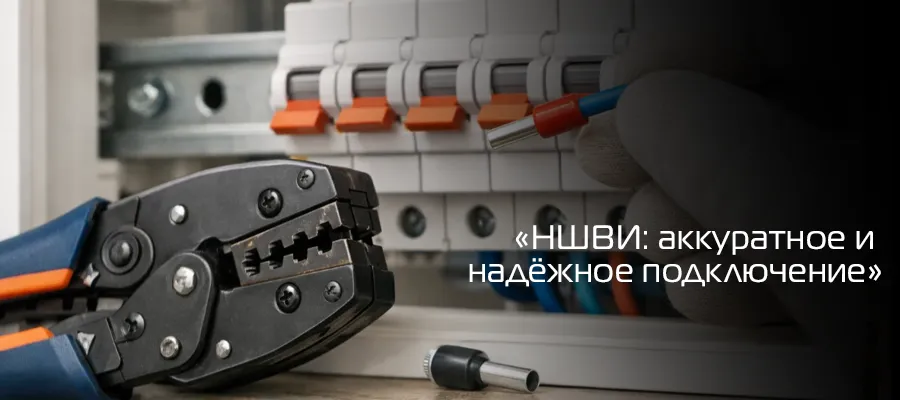

Схема подключения штыревого наконечника НШВИ в распределительном щите

Штыревые наконечники НШВИ используются для надёжного подключения проводников к клеммам и шинным соединениям. Они позволяют обеспечить безопасный контакт, уменьшить износ проводов и защитить соединение от окисления.
Правильная схема подключения НШВИ в распределительном щите — залог надежности электрощита и безопасной работы электрической сети.

Для чего используют штыревой наконечник НШВИ?

1. Фиксация проводника в клемме или на шине — исключает проворачивание и ослабление контакта.
2. Снижение сопротивления контакта — штыревой наконечник обеспечивает стабильное соединение.
3. Защита провода от повреждений — изоляция кабеля сохраняет структуру жил при многократной эксплуатации.

НШВИ применяется как в жилых, так и в промышленных электроустановках.

Схема подключения НШВИ в распределительном щите

1. Подготовка проводника

• Снимите изоляцию с конца кабеля на длину, соответствующую размеру наконечника.
• Обратите внимание, чтобы жила оставалась целой и не расщеплялась.

2. Обжим наконечника

• Вставьте провод в наконечник НШВИ.
• Используйте пресс-клещи или обжимной инструмент, соответствующий размеру штыря.
• Проверьте, чтобы жила была плотно зажата и не выступала.
• Подключение к распределительной шине или клемме
• Вставьте штыревой наконечник в клемму распределительного щита.
• Закрутите фиксирующий винт, обеспечив плотный контакт.
• Убедитесь, что наконечник не перекосился и надежно зафиксирован.

• 3. Проверка соединения
• После подключения проведите визуальный осмотр и убедитесь, что контакт плотный.
• При необходимости измерьте сопротивление контакта тестером.

Важно: используйте только наконечники соответствующего сечения провода и соблюдайте нормы ПУЭ для безопасной работы.

Полезные советы по монтажу НШВИ

1. Используйте качественные инструменты для обжима, чтобы избежать повреждения наконечника или провода.
2. Никогда не подключайте провод с оголённой жилой без наконечника — это повышает риск окисления и перегрева.
3. Для многожильных проводов выбирайте НШВИ, подходящий под сечение каждой жилы.
4. Следите за чистотой контактов — пыль и коррозия ухудшают проводимость.

Компания "Анкрон" предлагает широкий ассортимент штыревых наконечников НШВИ с сертификацией, подходящих для любого типа распределительных щитов и бытовых или промышленных установок.

Какие ошибки чаще всего допускают при обжиме НШВИ

Даже качественный наконечник НШВИ не обеспечит надёжный контакт, если при монтаже были допущены ошибки. Наиболее распространённые из них:

• выбор наконечника, не соответствующего сечению провода;
• использование пассатижей вместо специальных пресс-клещей;
• неполная зачистка или слишком длинный участок оголённой жилы;
• повторное использование уже обжатого наконечника;
• подключение повреждённой или распушённой жилы без предварительной подготовки.

Подобные ошибки могут привести к ослаблению контакта, локальному перегреву, увеличению переходного сопротивления и сокращению срока службы электрооборудования. Поэтому для получения качественного соединения важно использовать наконечник подходящего размера и профессиональный инструмент для опрессовки.

Часто задаваемые вопросы

1. Что такое штыревой наконечник НШВИ?

НШВИ — это металлический наконечник с штырем для надежного соединения провода с клеммой или шиной.

2. Какой инструмент нужен для обжима НШВИ?

Используются пресс-клещи или обжимные инструменты, соответствующие размеру наконечника.

3. Можно ли использовать НШВИ с алюминиевым проводом?

Да, но важно выбрать наконечник, предназначенный для алюминиевых жил.

4. Как проверить качество контакта после подключения?

Проверяют визуально и при необходимости измеряют сопротивление тестером.

5. Где купить НШВИ в Минске?

Компания "Анкрон" предлагает полный ассортимент штыревых наконечников НШВИ с гарантией качества и доставкой по Минску.
