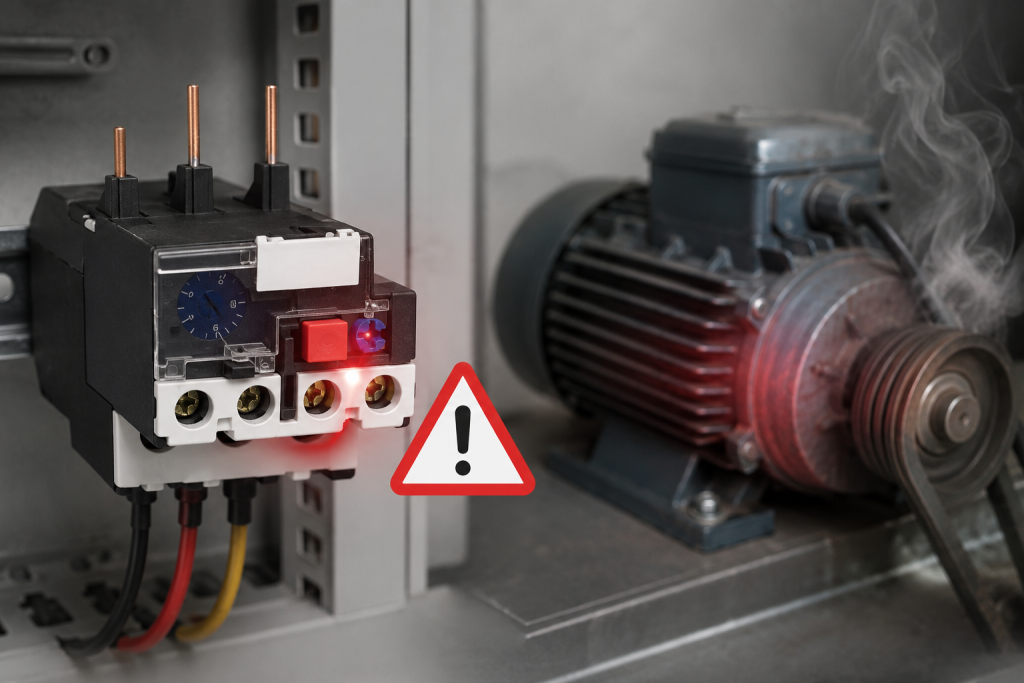

Почему срабатывает тепловое реле и как найти причину?

Тепловое реле постоянно отключает двигатель? Не спешите менять оборудование — причина может быть совсем в другом
Срабатывание теплового реле — это не неисправность самого устройства, а сигнал о том, что электродвигатель работает в ненормальном режиме. Игнорировать такие отключения нельзя: повторные пуски без устранения причины могут привести к перегреву обмоток и дорогостоящему ремонту двигателя. Разберёмся, почему срабатывает тепловое реле и как быстро определить источник проблемы.

Почему срабатывает тепловое реле?

Тепловое реле предназначено для защиты электродвигателя от длительной перегрузки. Оно реагирует на превышение тока, вызывающее нагрев двигателя, и размыкает цепь управления магнитного пускателя.

Наиболее распространённые причины срабатывания:
• перегрузка двигателя;
• заклинивание механизма;
• работа двигателя под нагрузкой выше номинальной;
• пропадание одной из фаз в трёхфазной сети;
• перекос фазных напряжений;
• неправильно настроенный ток срабатывания;
• недостаточное охлаждение двигателя;
• слишком частые пуски.

Во всех этих случаях отключение является нормальной защитной реакцией.

Как понять, что стало причиной отключения?

Начинать диагностику следует не с теплового реле, а с проверки условий работы двигателя.

Рекомендуемый порядок действий:
1. Осмотрите двигатель на наличие признаков перегрева.
2. Проверьте, не заклинил ли приводимый механизм.
3. Измерьте ток каждой фазы токовыми клещами.
4. Убедитесь в наличии всех трёх фаз.
5. Проверьте соответствие уставки теплового реле номинальному току двигателя.
6. Оцените температуру окружающей среды и состояние вентиляции двигателя.

Комплексная проверка позволяет быстро определить источник проблемы и избежать повторных отключений.

Может ли причиной быть неправильная настройка теплового реле?

Да. Это одна из самых распространённых ошибок после замены двигателя или ремонта оборудования.
Уставка теплового реле должна соответствовать номинальному току электродвигателя, указанному на его заводской табличке. Если значение установлено слишком низким, реле будет отключать двигатель даже при нормальной работе. Если слишком высоким — защита может не сработать вовремя, что увеличивает риск перегрева обмоток.

Почему тепловое реле срабатывает сразу после запуска?

Если отключение происходит через несколько секунд после пуска, возможны следующие причины:
• двигатель не может выйти на номинальные обороты;
• заклинил насос, вентилятор или другой исполнительный механизм;
• неправильно подключены фазы;
• значительно превышена нагрузка;
• произошёл обрыв одной из фаз.

В такой ситуации не рекомендуется многократно запускать двигатель без диагностики — это может привести к его повреждению.

Может ли неисправность быть в самом тепловом реле?

Да, но это встречается значительно реже, чем проблемы с двигателем или питающей сетью.

Стоит проверить:
• исправность биметаллических элементов;
• состояние силовых и вспомогательных контактов;
• отсутствие следов перегрева корпуса;
• надёжность крепления реле к магнитному пускателю.

Если устройство имеет механические повреждения или не держит заданную уставку, его следует заменить.

Как предотвратить повторные срабатывания?

Чтобы тепловое реле работало корректно, рекомендуется:
• правильно подобрать реле по диапазону токов;
• настроить уставку согласно паспортным данным двигателя;
• регулярно очищать двигатель от пыли;
• контролировать состояние подшипников и приводного механизма;
• периодически измерять рабочие токи;
• проверять качество контактных соединений.

Профилактическое обслуживание значительно снижает вероятность аварийных остановок оборудования.

Когда необходимо заменить тепловое реле?

Замена требуется, если:
• реле перестало срабатывать при перегрузке;
• контакты повреждены или имеют следы подгорания;
• механизм возврата работает некорректно;
• невозможно точно установить требуемый ток срабатывания;
• корпус получил механические повреждения.

При выборе нового устройства важно учитывать номинальный ток двигателя, совместимость с магнитным пускателем и условия эксплуатации.

Заключение

Если тепловое реле регулярно отключает двигатель, не стоит сразу подозревать его неисправность. В большинстве случаев причина связана с перегрузкой, потерей фазы, неправильной настройкой или неисправностью самого электродвигателя. Последовательная диагностика позволяет быстро выявить проблему, восстановить нормальную работу оборудования и избежать дорогостоящего ремонта.
