Можно ли использовать перфорированный кабель-канал вне электрического шкафа?

Перфорированный кабель-канал считается стандартом при монтаже распределительных шкафов и шкафов автоматики. Однако нередко возникает вопрос: можно ли использовать его за пределами электрощитов? Ответ зависит от условий эксплуатации, требований к защите кабеля и особенностей объекта.
Рассмотрим, в каких случаях такое решение оправдано, а когда лучше выбрать другой тип кабельного канала.

Можно ли использовать перфорированный кабель-канал вне электрического шкафа?

Да, но только в определённых условиях. Конструкция перфорированного кабель-канала рассчитана прежде всего на организацию проводников внутри электрощитов, шкафов управления и промышленного оборудования.

За пределами шкафа его можно применять, если кабели находятся в защищённой зоне, где отсутствует риск механических повреждений, попадания влаги, пыли или воздействия ультрафиолетового излучения.

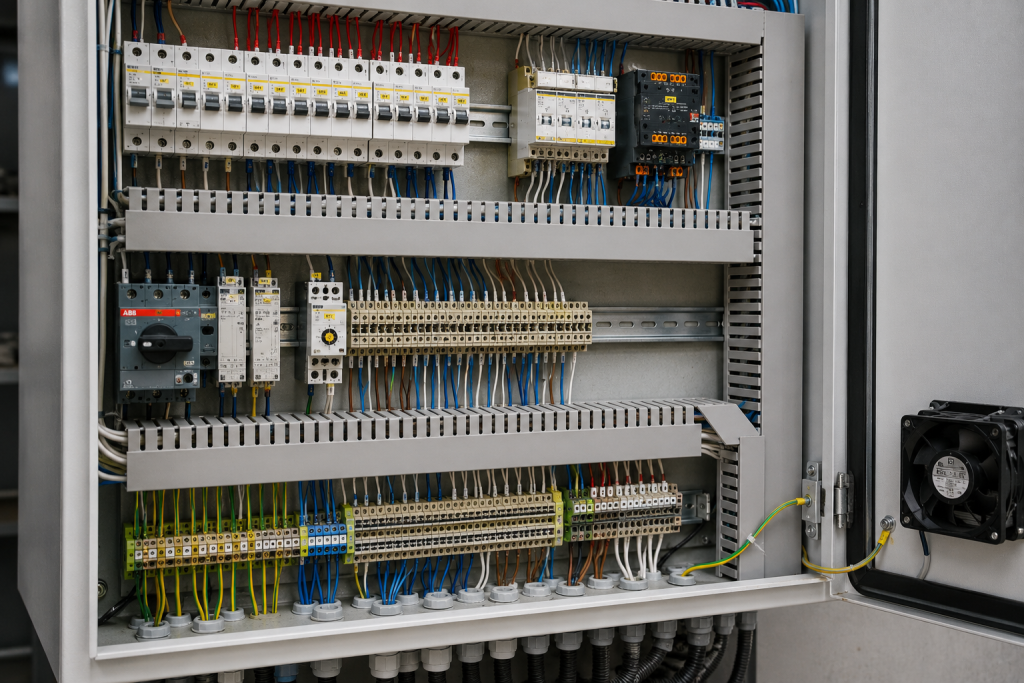

Почему перфорированный кабель-канал чаще используют внутри шкафов?

Главная особенность такого изделия — боковые прорези (пальцы), через которые удобно выводить отдельные проводники к автоматическим выключателям, клеммам, реле и другим компонентам.

Такое решение обеспечивает сразу несколько преимуществ:
• аккуратную укладку проводов;
• удобную разводку внутри шкафа;
• хорошую вентиляцию кабелей;
• быстрый доступ при обслуживании и модернизации электрощита.

Именно поэтому перфорированный кабель-канал стал стандартом для сборки шкафов автоматики и распределительных устройств.

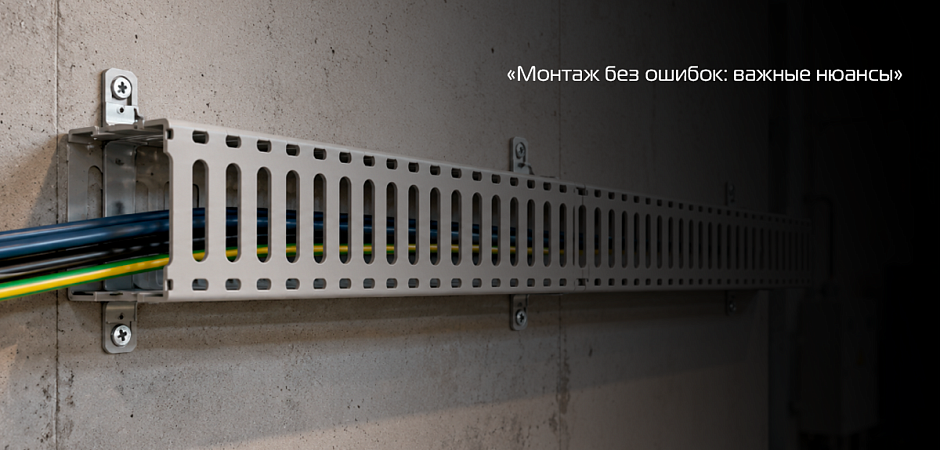

Какие недостатки появляются при открытом монтаже?

При установке вне шкафа конструкция с прорезями перестаёт быть преимуществом и может стать источником проблем.

Основные недостатки:
• кабели хуже защищены от механических воздействий;
• внутрь легче попадает строительная пыль и загрязнения;
• отсутствует защита от влаги;
• проводники могут быть доступны для случайного касания, если нарушена изоляция.

Поэтому для открытой прокладки по стенам, потолкам или производственным помещениям обычно используют сплошные кабель-каналы либо металлические кабельные системы.

В каких случаях использование допустимо?

Перфорированный кабель-канал успешно применяется не только внутри распределительных шкафов.

Его можно встретить:
• внутри станков и производственного оборудования;
• в шкафах управления вентиляцией;
• в шкафах автоматизации технологических процессов;
• внутри корпусов промышленного оборудования;
• в закрытых кабельных отсеках машин.

Во всех этих случаях канал находится внутри защищённой конструкции и выполняет свою основную функцию — организацию проводки.

Когда лучше выбрать обычный кабель-канал?

Если необходимо выполнить открытую прокладку электропроводки в помещении, лучше использовать сплошной пластиковый кабель-канал с крышкой.

Он обеспечивает:
• защиту кабелей от внешних воздействий;
• более эстетичный внешний вид;
• безопасность при эксплуатации;
• соответствие условиям открытого монтажа.

Для наружной установки рекомендуется использовать изделия, предназначенные для эксплуатации на улице, с учётом требований по устойчивости к ультрафиолету и климатическим воздействиям.

На что обратить внимание при выборе перфорированного кабель-канала?

Перед покупкой стоит оценить не только размеры, но и условия эксплуатации.

Основные критерии выбора:
• ширина и высота кабельного канала;
• материал изготовления;
• прочность боковых перегородок;
• наличие крышки;
• температурный диапазон эксплуатации;
• соответствие условиям монтажа.

Правильно подобранный размер облегчает укладку проводников, предотвращает их перегрев и упрощает дальнейшее обслуживание электрощита.

Заключение

Перфорированный кабель-канал можно использовать вне электрического шкафа, но только там, где проводка защищена от механических повреждений и воздействия окружающей среды. Для открытой прокладки по стенам или потолкам такое решение обычно не является оптимальным. В большинстве случаев безопаснее и практичнее применять классические кабель-каналы со сплошными стенками.
