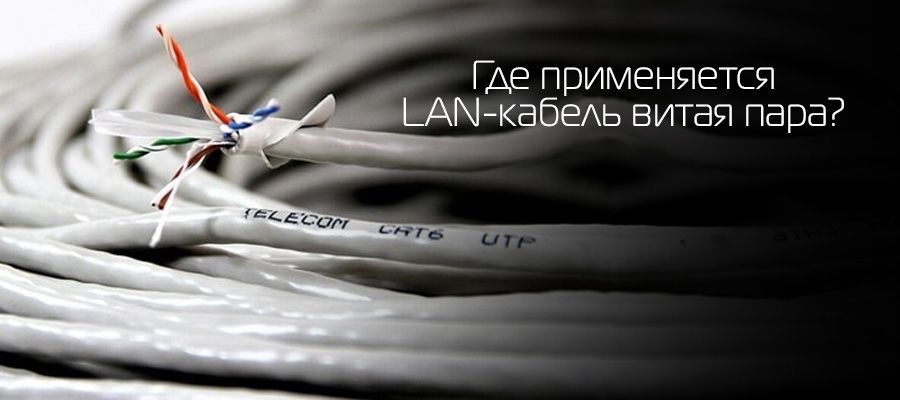

LAN-кабель, известный также как витая пара – то, без чего невозможно было бы представить связь в наши дни, включая Интернет. Для организации структурированных кабельных систем – надежных, долговечных и производительных – важно ответственно отнестись к покупке LAN кабеля. Для этого надо знать виды, особенности и назначение основных типов витой пары. Все это рассмотрим ниже.
Какими бывают LAN-кабели
Есть несколько признаков, по которым кабели «витая пара» делятся на отдельные подвиды. В том числе это категория, тип экранирования, схема обжима, материалы изготовления проводника и оболочки, и не только. Рассмотрим подробно важные параметры, которые надо учесть при выборе.
Категория
LAN-кабели представлены категориями от 1 до 8. Чем она выше, тем больше проводов в кабеле, и тем больше витков на заданную единицу длины. В связи с этим увеличивается частотный диапазон, а с ним – пропускная способность. Изделия категорий 1, 2, 3 и 4 уже практически не используются в связи с устареванием. Ниже коротко рассмотрим типы, которые активно применяются в наши дни:
5. Полоса частот 100 МГц, поддержка скорости передачи данных до 100 Мбит/ч (две пары) и до 1 Гбит/с (четыре пары). Используется для телефонных линий и локальных сетей.
5е. Самая популярная категория кабелей, которые применяются преимущественно для организации компьютерных сетей. По сравнению с группой 5 такие провода тоньше за счет меньшего сечения жил.
6 и 6a. Кабели стандарта 10 Gigabit Ethernet подходят для отправки данных на скорости вплоть до 10 Гбит/с, правда, на малые расстояния (до 55 и до 100 метров соответственно).
7 и 7a. Как и изделия шестой категории, такие LAN-кабели поддерживают отправку данных со скоростью до 10 Гбит/с, но на большие расстояния за счет увеличенной полосы частот.
Также есть LAN-кабели, которые относятся к категориям 8, 8.1 и 8.2. Они все еще находятся в стадии разработки, могут применяться для передачи данных со скоростью до 40 Гбит/с за счет частоты от 1600 до 2000 МГц.
Калибр
Он же сечение проводника, также обозначаемое как AWG. Чем меньше значение, тем толще жилы и сам LAN-кабель. Для одножильных и многожильных проводников есть свои значения калибров, с которыми можно ознакомиться в Интернете в виде таблиц. От этого значения в том числе зависит прочность кабельного изделия и особенности монтажа, так что AWG важно учитывать при выборе.
Материал
В качестве сырья для производства проводника в LAN-кабелях могут использоваться: чистая медь, омедненный алюминий и омедненная сталь. По понятным причинам медь в чистом виде – более предпочтительный вариант за счет высокой пропускной способности. Однако, этот металл дорогой, поэтому в качестве бюджетной альтернативы ему используются омедненные сталь и алюминий.
Оболочка
Материал оболочки также играет значение при выборе витой пары. Так, для прокладки вне комнат на открытом воздухе рекомендуется использовать кабели с полиэтиленовой изоляцией. В отличие от ПВХ-оболочки у изделий для внутреннего монтажа, ПЭ-оболочка не «дубеет» при отрицательной температуре воздуха, не разрушается под воздействием солнечного ультрафиолетового излучения.
Схема обжима
Витая пара обжимается разъемом 8P8C, который по ошибке часто именуется как RJ45. Для обжатия может использоваться одна из трех популярных схем. У каждой свое применение и особенности:
Прямая. Обжатие выполняется по одному из двух стандартов – это более распространенный TIA/EIA-568B и менее популярный TIA/EIA-568A.
Перекрестная. Схема активно использовалась ранее, но сегодня утратила востребованность из-за того, что современное оборудование автоматически определяет метод обжима LAN.
Консольная. Кабели с таким обжатием применяются в основном для настройки роутеров и коммутаторов с помощью компьютера.
Важно заказывать оригинальные кабели от проверенных брендов, так как только в этом случае вы можете рассчитывать на правильное обжатие в соответствии с общепринятыми стандартами. Если обжим сделан некорректно, изделие либо не будет работать совсем, либо будет много потерь.
Экранирование
LAN-кабели делятся на неэкранированные (U/UTP) и экранированные. Последние, в свою очередь, представлены тремя подкатегориями в зависимости от материала экрана и способа его намотки:
С отдельными экранами. Каждая витая пара имеет свое экранирование фольгой. В маркировке таких кабелей можно найти буквы U/FTP. Индивидуальный экран – мера для защиты от наведенных помех извне и от перекрестных помех между парами.
С общим экраном. Более простой и доступный вариант защиты, однако действует она лишь от помех извне. Делается из фольги (F/UTP), оплетки (S/UTP) или фольги с оплеткой (SF/UTP).
Комбинированные. В этом случае применяется как персональное экранирование каждой пары, так и общий экран для эффективной защиты от сторонних помех. В зависимости от материала маркировки могут быть такими – F/FTP (фольга), S/FTP (оплетка) либо SF/FTP.
В некоторых LAN-кабелях дополнительно предусмотрен дренажный провод без изоляции. Задача его заключается как в заземлении, так и в механическом поддержании экранированной защиты.
В чем достоинства LAN-кабелей
Кабели UTP и FRP нашли широкое применение в информационных компьютерных системах, связи, телекоммуникациях. Ранее витая пара массово эксплуатировалась для организации телефонных сетей – как цифровых, так и аналоговых. Ее массовое использование на протяжении последних нескольких десятилетий обусловливается большим рядом преимуществ:
простой монтаж на поверхностях и подключение к оборудованию;
относительно низкая цена, обусловленная простой конструкцией;
большое разнообразие стандартов, сечений и прочих параметров;
длительный срок эксплуатации – в среднем это не меньше 15 лет;
эффективная защита от электромагнитных помех извне и изнутри.
Рассчитывать на перечисленные преимущества можно только при покупке кабельной продукции в проверенном магазине. Это еще одна веская причина не экономить на закупке витой пары.
Причины заказывать у нас
Компания «Акрон» представляет вашему вниманию десятки вариантов LAN-кабеля разной длины, сечения и типа. Кроме кабельных изделий реализуем комплектующие для их установки: адаптеры, колпачки, коннекторы, коммутационные розетки, патч-панели, монтажные шкафы и иные товары.
Кроме стабильно большого ассортимента продукции есть и другие причины купить кабель у нас:
отгрузка товаров день в день за счет постоянного наличия;
быстрая доставка курьером по Минску и в другие города РБ;
только сертифицированные товары с гарантией производителя;
относительно низкие цены – мы официальный дистрибьютор;
бесплатные консультации и помощь с выбором продукции.
