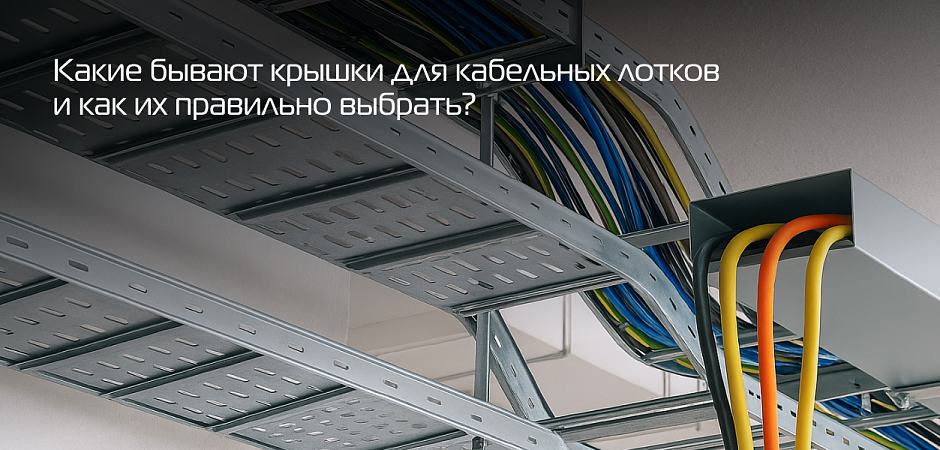

Крышки для кабельных лотков: виды, цели и советы по выбору

Кабельные лотки – то, без чего не обойтись на этапе прокладки инженерных коммуникаций, особенно в промышленных и коммерческих объектах. Однако полноценную защиту проводки обеспечивает не только сам лоток, но и правильно подобранная к нему крышка. Давайте узнаем, что из себя представляют эти комплектующие, зачем они нужны и как правильно их выбрать.

Что такое крышка для лотка и для чего она нужна?

Крышка на лоток – это деталь для закрытия верхней части кабельного канала (лотка), в котором проложены силовые или слаботочные кабели. Она представляет собой плоскую металлическую или пластиковую панель, которая может фиксироваться с помощью замков, защелок или винтов.

Основная функция крышки – защита кабелей, находящихся в лотке, от внешнего воздействия. Это может быть пыль, влага, строительный мусор, механическое давление, контакт с посторонними предметами или даже вмешательство злоумышленников. Особенно важна крышка в условиях, где трассы проходят через открытые пространства, производственные зоны или загрязненные места.

Кроме физической защиты, крышка выполняет огнезащитную и экранирующую роль – это уже в зависимости от материала и конструкции. Например, металлическая деталь в сочетании с лотком из металла может задерживать распространение огня и экранировать электромагнитные помехи.

Также крышка выполняет эстетическую функцию, скрывая провода от постороннего взгляда, создавая аккуратный вид инженерной трассы, что особенно ценится в открытых интерьерах — офисах, торговых центрах, выставочных пространствах и различных общественных местах.

Виды крышек для кабельных лотков

Существует несколько основных видов крышек для лотков, купить которые можно в интернет-магазине Ankron. Каждый из них предназначен для определенных условий эксплуатации и решает конкретные задачи по защите кабельной трассы, поэтому игнорировать классификацию не стоит.

Плоские

Наиболее распространенный тип. Представляют собой ровную металлическую или пластиковую панель, которая накрывает лоток сверху. Используются в помещениях с нормальными условиями, при отсутствии сильных механических нагрузок. Легки в установке и демонтаже, хорошо подходят для офисов, жилых зданий и административных объектов.

Усиленные

Изготавливаются из более толстого металла или имеют дополнительное ребро жесткости. Используются в промышленных зонах, на объектах с повышенными нагрузками, где возможны удары или вибрации. Часто встречаются в транспортной инфраструктуре, на складах, в цехах.

С замками/фиксаторами

Обеспечивают надежную защиту от самопроизвольного открытия. Бывают с винтовыми соединениями, защелками или пружинными механизмами. Используются на объектах с высоким уровнем вибраций, в зонах доступа персонала или в общественных местах для улучшенной защиты от вандалов и прочих злоумышленников.

Выбор съемных крышек облегчает обслуживание кабельной линии: проверку состояния, доработку, замену кабеля. Особенно актуально для телекоммуникационных сетей, в которых частые ревизии – это норма. В зонах, где доступ должен быть ограничен (например, в больницах, на складах), целесообразно использовать крышки с замками для защиты от посторонних лиц.

Имеют уплотнители или специальные соединения, которые обеспечивают улучшенную защиту от пыли, влаги и мелких частиц. Актуальны для уличной прокладки, в условиях высокой влажности, запыленности, а также на химических и пищевых предприятиях.

Пожаростойкие

Изготавливаются из негорючих металлов и покрытий, устойчивых к высоким температурам. Применяются на объектах с особыми требованиями к пожарной безопасности: в медицинских учреждениях, тоннелях, критической инфраструктуре.

Пластиковые

Легкие и недорогие, используются для установки преимущественно в слаботочных системах, телекоммуникационных трассах и в зонах без серьезных механических и температурных нагрузок. Обладают базовой защитой, но уступают металлическим по прочности и пожарной стойкости.

Для перфорированных лотков

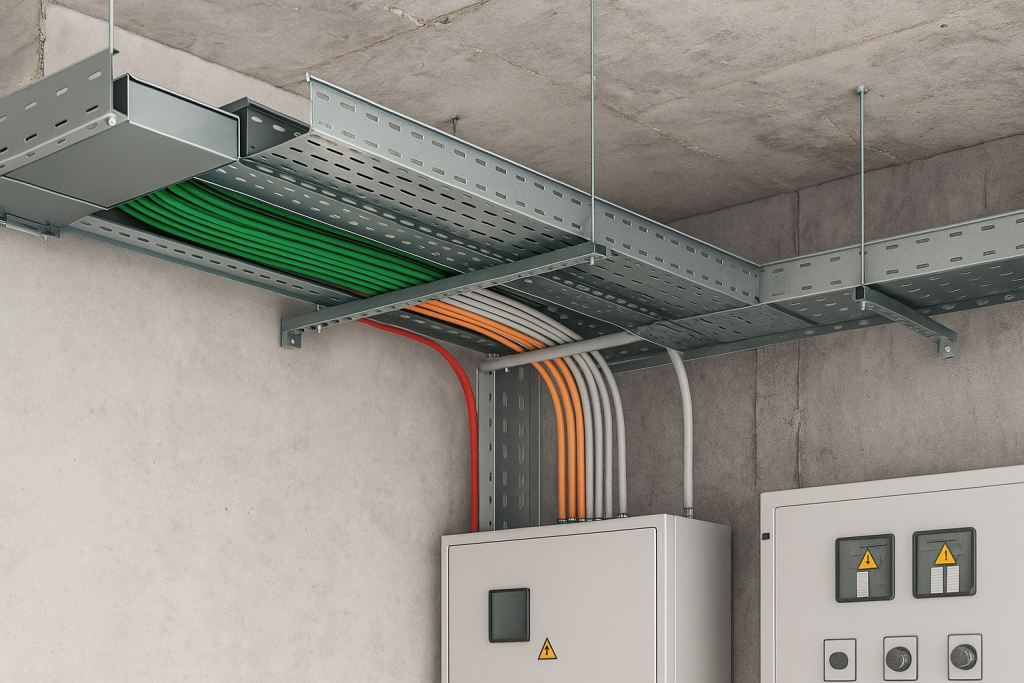

Перфорированные лотки – это изделия с отверстиями по дну и/или бокам, предназначенные для естественной вентиляции кабелей и снижения общего веса конструкции. Они применяются в системах силовой и слаботочной проводки, особенно в сухих помещениях и зонах, где не нужна герметичная защита, а на первом месте стоит именно эффективный теплоотвод.

При использовании перфорированных изделий крышка играет особенно важную роль, поскольку сама конструкция лотка не обеспечивает защиты от внешних факторов. Крышка в данном случае предотвращает попадание пыли, строительного мусора и мелких предметов внутрь, компенсируя открытую структуру лотка. Кроме того, она помогает снизить воздействие УФ-излучения и сохраняет температурный баланс, если лоток лежит вблизи тепловыделяющего оборудования.

Для перфорированных изделий чаще всего используются плоские металлические крышки с возможностью быстрого съема или фиксации. В помещениях с повышенными требованиями к гигиене или пожарной безопасности применяют нержавеющие и огнестойкие заглушки. Если трасса прокладывается на открытом воздухе или в производственной среде, принято устанавливать герметичные или антивандальные исполнения крышек.

Клеммы СМК для надежного и безопасного соединения проводов

Перейти к статье

Критерии выбора крышки для кабельного лотка

Правильный выбор крышки лотка зависит от нескольких факторов, которые напрямую связаны с условиями эксплуатации, типом прокладываемых коммуникаций и требованиями к защите.

Условия монтажа

В первую очередь определитесь с тем, где будет установлена крышка. Если трасса прокладывается в офисах, жилых зданиях, административных объектах или складских помещениях без воздействия влаги и пыли, допускается использование облегченных крышек из тонкой оцинкованной стали или алюминия.

На открытом воздухе заглушка должна выдерживать температурные перепады, ультрафиолет, осадки и механическое воздействие. В таких условиях необходимы герметичные изделия с высоким классом защиты (минимум IP54), выполненные из оцинкованной или нержавеющей стали, а в агрессивной среде – с полимерным покрытием.

В производственных и технических зонах с повышенной влажностью, водяным паром или пылью (цеха, мойки, котельные) нужно устанавливать крышки с антикоррозийным покрытием и уплотнителем. Особенно это актуально при наличии водораспыления, паров химических веществ и щелочных сред.

В помещениях, где присутствуют химически активные вещества, повышенная кислотность, газы или соляной туман (например, производства удобрений, химзаводы, морские порты), крышка должна быть выполнена из высококачественной нержавеющей стали или алюминиевых сплавов, устойчивых к коррозии.

Конструкция крепления

Крышки бывают съемные и фиксируемыми. Первые легко устанавливаются и демонтируются, подходят для трасс с частым обслуживанием. Вторые обеспечивают более жесткую фиксацию и защиту от случайного открытия. Фиксируемые лучше подходят для наружных трасс и объектов с вибрацией (например, промышленные линии).

Толщина и прочность

Крышка должна выдерживать внешние нагрузки, например, падение на нее предметов, нажатие, вибрации. Важно учитывать толщину металла: для легких условий достаточно 0,5-0,7 мм, для тяжелых и наружного применения рекомендуется от 1 мм и выше. Прочность особенно критична при открытой прокладке на высоте или в проходных зонах.

Для общественных пространств, открытых территорий, парковок и транспортной инфраструктуры актуальны крышки повышенной прочности и с антивандальной защитой. В их число входят модели с винтовым креплением, стойкие к деформациям и вскрытию.

Совместимость

Крышка должна быть совместима с конкретной серией лотков: по ширине, глубине и типу соединения. Несовместимая крышка не сможет обеспечить должную герметичность и может привести к повреждению трассы.

Пожарная безопасность

На объектах с повышенными требованиями к огнестойкости выбирают крышки из негорючих материалов. Важно, чтобы крышка не способствовала распространению огня и не выделяла токсичных веществ при нагреве.
