Компьютерная розетка: как установить и подключить?

Компьютерная розетка RJ45 – пусть и необязательный, но крайне удобный элемент рабочего места дома или в офисе, когда речь заходит о подключении компьютеров, принтеров, IP-камер и другого сетевого оборудования. В этой статье мы разберем, что это такое, как работает интернет-розетка, можно ли ее подключить самостоятельно и как это сделать правильно.

Что это такое?

Компьютерная розетка – это слаботочная точка подключения для организации проводной сети. Ее обычно обозначают как RJ45 по названию разъема, используемого для подключения к Ethernet.

Внешне такая розетка напоминает обычную, только вместо контактов под 220 В стоит модуль под сетевой кабель. В продаже есть одиночные, двойные, а иногда и тройные модели, рассчитанные на подключение одного или нескольких устройств. Также розетки могут иметь универсальное назначение – например, совмещать в одной рамке компьютерную розетку и телефонную розетку RJ11, если нужно одновременно подключить интернет и аналоговую телефонную линию.

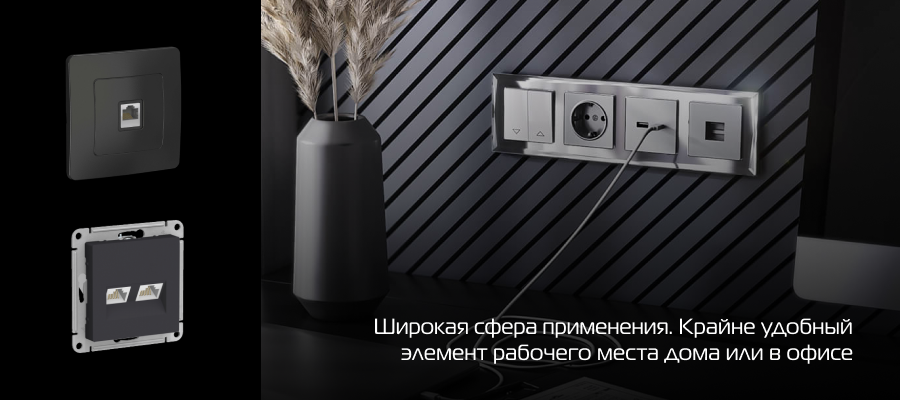

Сфера применения широка: квартиры, офисы, серверные помещения, торговые залы и даже производственные объекты. Преимущество в том, что сигнал по витой паре идет стабильно, без прерываний, а провод аккуратно спрятан в стене, не мешает, не портит вид и не собирает пыль.

Если вы планируете купить компьютерную розетку, обратите внимание на тип модуля, категорию (Cat5e, Cat6, Cat6A и выше) и наличие заземления в корпусе. Далее поговорим об этом подробнее.

Устройство и принцип работы

На первый взгляд компьютерная розетка выглядит просто – компактный модуль с разъемом RJ45 и обычной рамкой, которая ничем не отличается от стандартной электрической. Но есть различия.

Основной элемент – контактный модуль, к которому подключается витая пара. Он может быть двух видов:

• Keystone-модуль. Съемный, стандартного размера, устанавливается в специальные рамки. Его преимущество в том, что его легко заменить без демонтажа рамки.
• Интегрированный модуль. Является частью корпуса и не разбирается. Это бюджетный, но менее гибкий вариант, часто используется при скрытом монтаже.

Кабель, подходящий к точке, состоит из восьми тонких проводов, скрученных попарно (итого 4 пары). Это и есть витая пара – UTP или FTP в зависимости от того, есть экранирование или нет. При подключении каждый провод размещается в определенной позиции на модуле согласно одной из цветовых схем: T568A или T568B.

Контакт осуществляется по принципу прокалывания изоляции – провод вставляется в прорезь, и специальный нож (или монтажный инструмент) вдавливает его в контактный паз, создавая соединение. Такой способ надежнее пайки и дает работать с мягкими многожильными кабелями.

Когда провод подключен, розетка становится полноценной сетевой точкой. Устройство с Ethernet-портом (компьютер, принтер, IP-камера) подключается обычным патч-кордом. Сигнал по проводам поступает напрямую к устройству, не преобразуясь и не искажаясь, что особенно важно для стабильного интернет-соединения и высокой скорости передачи данных (100 Мбит/с и выше).

Важно, чтобы и проводник, и точка были одной категории – например, Cat5e, Cat6 или Cat6A. Несоответствие может привести к потере пропускной способности: если вы подключите кабель категории Cat6 к розетке Cat5e, сеть будет работать на скорости Cat5e. Кроме того, разные категории рассчитаны на разный уровень защиты от помех и на разную длину передачи сигнала.

Дополнительно важно учитывать, что при прокладке сети на объекте могут использоваться экранированные кабели (FTP/STP). В этом случае и сама розетка должна быть экранированной. Это защищает сеть от помех, что важно в зданиях с большим количеством электроприборов.

Как правильно установить?

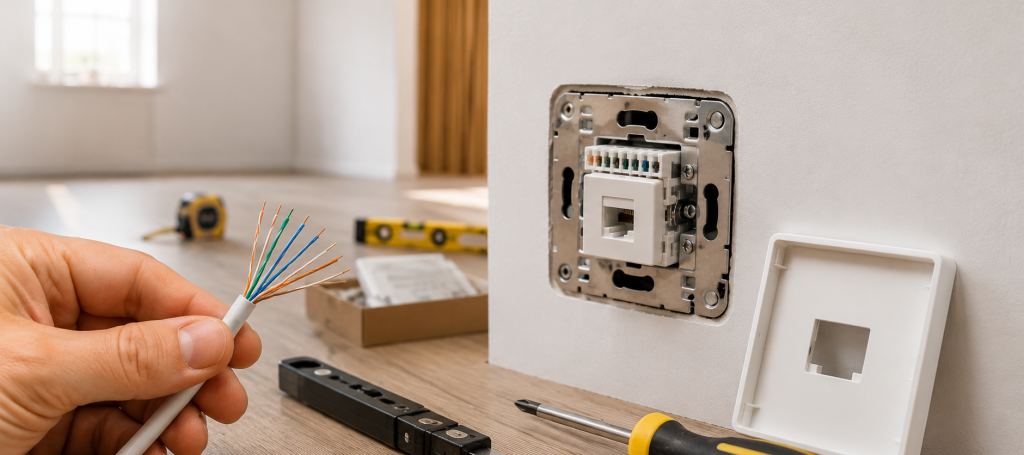

Монтаж телефонной розетки RJ 11 или 45 можно выполнить без помощи электрика, особенно если вы уже проложили кабель и подготовили подрозетник. Пошаговая инструкция по монтажу:

1. Подготовка кабеля. Используется витая пара (UTP, FTP), чаще всего категории Cat5e или Cat6. Обрезаем внешний экран, оставляя примерно 5-6 см свободных жил.
2. Разделка проводов. Аккуратно расплетаем пары и выравниваем жилы. Для подключения используется одна из двух стандартных схем: T568A или T568B. На большинстве компьютерных розеток RJ45 нанесены цветные обозначения – ориентируйтесь по ним.
3. Вставка проводов в модуль. Каждую жилу вставляем в соответствующий слот и аккуратно продавливаем с помощью монтажного ножа. Важно, чтобы провод сидел плотно.
4. Фиксация модуля в корпусе. После обжатия защелкиваем модуль в корпус, проверяем надежность посадки и закрываем крышкой. Если используется рамка, устанавливаем ее в нужное положение.
5. Тестирование. Подключаем патч-корд к компьютеру и проверяем подключение. Желательно использовать LAN-тестер, чтобы убедиться в правильной распиновке и отсутствии обрывов.

Если все сделано верно, соединение установится сразу. Если нет – проверяем совпадение цветов, целостность кабеля и посадку проводов в контактной группе.

От ночника до сверкающего коврика: использование светодиодных гирлянд для DIY-проектов

Перейти к статье

Как пользоваться и где устанавливать

Пользоваться компьютерной точкой проще простого: нужно только вставить кабель в разъем – как в обычный сетевой порт. Но важно правильно выбрать место для ее установки. В жилых помещениях это чаще всего уровень плинтуса рядом с рабочим столом. В офисах такие точки монтируются в паре с электророзетками в специальных лючках или настенных блоках.

Если организуете сеть с нуля, предусмотрите сразу несколько точек: для компьютера, принтера, IP-телефона. Все это можно объединить в одну рамку, чтобы упростить монтаж. Кстати, изделия можно купить с уже установленными модулями – это сильно упрощает процесс установки.

Если вы используете обычную телефонную линию или аналоговую АТС, можно дополнительно установить телефонную розетку RJ11 – она часто используется совместно с компьютерной.

Полезные советы при установке

Монтаж такого изделия сам по себе несложен, но требует внимания к деталям. Даже мелкие ошибки могут привести к перебоям в сети, потере скорости или отсутствию сигнала.

Не изгибайте витую пару под острым углом

Сетевой шнур, особенно категории Cat5e и выше, чувствителен к изгибам. Если переломить витую пару под 90 градусов, внутри может повредиться изоляция жил или нарушиться кручение пары – это приведет к ухудшению передачи сигнала. Соблюдайте минимальный радиус изгиба: он должен быть не менее четырех диаметров самого кабеля.

Не обрезайте жилы слишком коротко

После зачистки внешней оболочки у вас будет восемь тонких проводов. Оставьте их длиной хотя бы 4-5 см – этого достаточно для удобной укладки. Слишком короткие жилы усложняют монтаж и могут выскочить из контактов, особенно если не используется монтажный инструмент. Запас длины позволит поправить провод в случае ошибки, не переделывая всю зачистку.

Следите за совместимостью категорий

Если монтируете сеть под 1 Гбит/с и выше, все элементы должны соответствовать одной категории, например Cat6 или Cat6A. Нельзя подключать провод Cat6 к точке Cat5e и рассчитывать на гигабитную скорость – она просто не будет работать. Несовпадение категорий также влияет на устойчивость к помехам и потери сигнала на больших расстояниях.

Планируйте схему размещения точек заранее

Перед началом монтажа составьте простую схему: где будет стоять оборудование, где нужно проложить проводник, где удобнее установить изделие. Это особенно актуально для офисов и квартир с несколькими рабочими зонами. Не забудьте учесть запас – лучше предусмотреть лишнюю точку, чем потом переделывать всю трассу.

Используйте LAN-тестер для проверки подключения

Даже если вы уверены в своей работе, протестировать соединение – обязательный шаг. LAN-тестер покажет, все ли жилы подключены правильно, нет ли обрывов, перекрестных подключений или «звонов» между жилами. Проверка занимает считаные секунды, но помогает избежать неприятных сюрпризов после окончания работ.

Заключение

Для качественного монтажа важно использовать проверенные комплектующие. Если вы решили купить компьютерную розетку, рекомендуем выбрать товары от известных производителей с официальной гарантией. Надежный выбор – товары, представленные в интернет-магазине ankron.by. В каталоге вы также найдете телефонные точки RJ11 и иные виды монтажных изделий.
