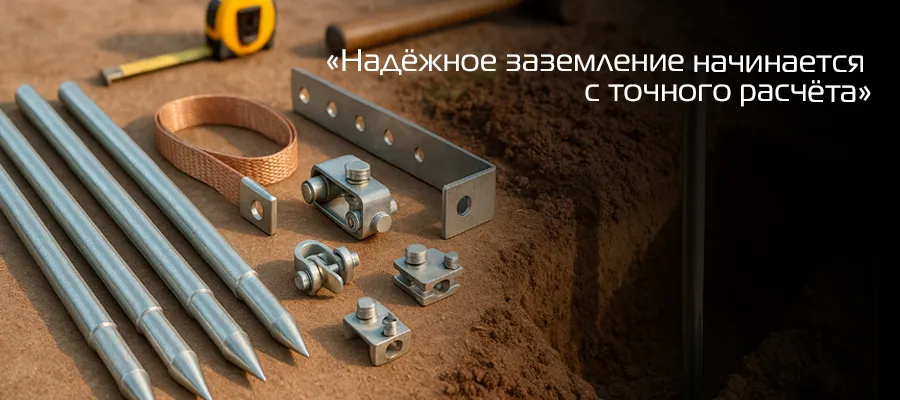

Как рассчитать длину и количество электродов в комплекте заземления для безопасной работы электросети?

Правильный контур заземления — не формальность, а гарантия безопасности людей и техники. Цель расчёта — получить сопротивление контура, соответствующее нормативам, и обеспечить стабильное распределение тока в грунте. Для этого учитывают удельное сопротивление почвы, глубину промерзания, тип электродов, способ их соединения и доступную площадь под монтаж.

Какие исходные данные нужны?

Нужно знать удельное сопротивление грунта (в ·м), требуемое сопротивление контура (Rтреб), глубину промерзания и параметры используемых электродов (диаметр, длина).  измеряют полевым методом (четырёхэлектродный зонд) или берут из геологических справочников. Без этих данных расчёт будет ориентировочным.

Базовая формула и практический подход

Для одиночного вертикального электрода приближённо используют выражение: R≈p/(2 пL)·(ln(4L/d)−1)    где L — длина электрода, d — диаметр. Для системы из n штырей обязательно учитывают взаимное влияние (эффект экранирования), вводя коэффициент группировки : Rсистема≈(Rодного/n). На практике расчёт ведут итеративно: выбирают стандартную длину (1,5–3 м), рассчитывают сопротивление одного электрода, затем подбирают число штырей с учётом достижения R≤Rтреб.

Упрощённые рекомендации для монтажников

В лёгких влажных грунтах (p = 100 – 500 Ом·м) требуются удлинённые электроды (длиной более 3 м), увеличенное количество стержней либо химическое улучшение грунта (солевые или глинистые засыпки)

Расположение и защита

Штыри располагают на расстоянии не менее 3–4 их длины друг от друга, соединения делают сваркой или болтовыми заделками с антикоррозионной обработкой. Электропроводящий гребень и заземляющая шина должны быть доступны для измерений. Электроды лучше углубить ниже уровня промерзания — это стабилизирует сопротивление в течение года.

Проверка и доработка

Обязательно замерить сопротивление контура после монтажа. Если значение превышает норму — увеличивают число электродов, их длину или применяют понижающие добавки. Для ответственных объектов расчёт и монтаж стоит поручать квалифицированным специалистам.

Заземление дома: что для этого нужно и зачем?

Перейти к статье

Часто задаваемые вопросы

1. Как измеряют удельное сопротивление грунта?

Методом четырёхэлектродного зондирования с полевым прибором или лабораторными данными.

2. Можно ли заменить длинные штыри большим их количеством?

Можно, но экономический и технологический эффект зависит от грунта и стоимости работ.

3. Нужно ли учитывать сезонные изменения?

Да, глубина промерзания и влажность грунта влияют на сопротивление заземления, поэтому электроды целесообразно устанавливать ниже уровня промерзания.

4.Чем занимается компания «Анкрон»?

Компания «Анкрон» предлагает готовые комплекты заземления, профессиональный подбор и монтаж, с учётом норм и характеристик конкретного объекта.

5. Как часто проверять сопротивление контура?

Регулярно: после монтажа, при изменениях грунта или раз в несколько лет по регламенту.
