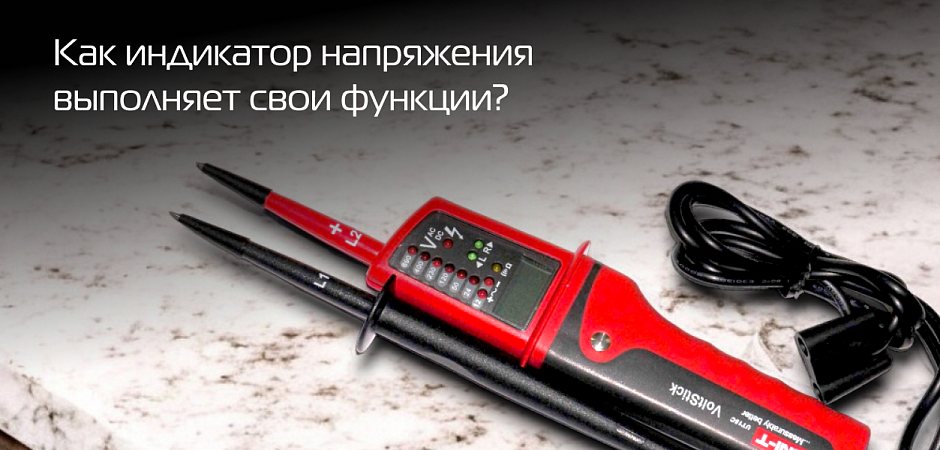

Как работает индикатор напряжения?

Индикатор напряжения или, как его часто называют, указатель напряжения – это незаменимый инструмент в работе электриков, инженеров и специалистов по работе с электрооборудованием. Однако не все до конца понимают принцип работы этого измерительного прибора, даже если уже долго и успешно им пользуются в быту или по работе. Давайте подробно рассмотрим эту тему.

Общий принцип работы этого инструмента

Основная задача прибора – это быстрое и безопасное определение факта наличия или же отсутствия напряжения тока в проверяемой электроцепи. При контакте с электропроводником он сигнализирует о присутствии электричества посредством светового или звукового сигнала, не требуя дополнительных настроек и измерений.

Индикатор прост в эксплуатации: пользователь просто касается контактной частью индикатора проводника или подносит антенну, и в случае наличия напряжения устройство сразу подает световой, звуковой или комбинированный сигнал. Если этого нет, ток в цепи отсутствует.

В чем отличие индикатора от мультиметра?

Главное отличие рассматриваемого сегодня инструмента от стандартного мультиметра заключается в его узкой специализации. Индикатор нужен только для поиска напряжения в электрических цепях, и при этом не способен измерить его количественные характеристики. Он не определяет точные значения напряжения, тока или других параметров.

В отличие от мультиметра, который позволяет измерить конкретные значения напряжения, силы тока, сопротивления и других параметров, индикатором все это оценить не получится. Это простое устройство с меньшим количеством деталей и по более доступной цене.

Это делает индикатор удобным инструментом для оперативной проверки безопасности работ с электрическими цепями и оборудованием, однако он не может заменить мультиметр в задачах, где важна точность и количественные результаты измерений, например, уровень напряжения.

Общий принцип работы контактного прибора

Контактный индикатор напряжения – это одно из самых распространенных и простых устройств для работы с электрическими цепями. Его принцип действия основан на простой схеме, в состав которой входит минимум компонентов. В том числе этим обусловлена его точность и надежность.

Корпус устройства сделан из диэлектрического материала, устойчивого к влиянию электрического тока, что гарантирует безопасную эксплуатацию. Внутри корпуса расположен чувствительный элемент в виде металлического щупа или наконечника. Им нужно прикасаться к проводнику.

Второй важный компонент – это световой индикатор (обычно светодиод или неоновая лампа), который служит для визуального отображения наличия напряжения. Также в конструкции есть резистор, ограничивающий ток, проходящий через устройство – он предотвращает поломку светового индикатора. Некоторые модели оснащены звуковым сигналом или вибромотором.

Когда пользователь касается металлическим наконечником проводника, по которому проходит электрический ток, через индикатор начинает протекать малый ток, достаточный для того, чтобы активировать световой или звуковой сигнал устройства.

Интенсивность свечения индикатора напрямую зависит от уровня напряжения в цепи. Чем оно выше, тем ярче или отчетливее будет сигнал. При отсутствии напряжения ток не протекает, и индикатор не срабатывает, сообщая таким образом об отсутствии напряжения.

Используя контактный индикатор, важно соблюдать меры безопасности. Перед началом проверки убедитесь в исправности устройства и отсутствии повреждений корпуса и щупа. Никогда не касайтесь руками металлических частей наконечника во время проверки напряжения. Также избегайте одновременного контакта индикатора с несколькими проводниками, так как это может привести к короткому замыканию или удару током.

Пользуйтесь исключительно сертифицированными приборами, которые соответствуют нормам электробезопасности, и регулярно проверяйте индикатор на корректность работы. Для этого касайтесь его щупом проверенной цепи с заранее известным наличием/отсутствием напряжения.

Как работает бесконтактный прибор?

Изделия такого типа позволяют еще безопаснее находить наличие электрического напряжения без непосредственного контакта с проводником.

Главной частью устройства является чувствительная антенна, расположенная внутри корпуса. Она улавливает электромагнитное поле, возникающее вокруг проводника, находящегося под напряжением. Чувствительность антенны варьируется в зависимости от модели индикатора: некоторые приборы способны определять напряжение уже на расстоянии нескольких сантиметров, в то время как другие требуют более близкого расположения к проводнику.

Сигнал, зарегистрированный антенной, усиливается с помощью встроенного электронного усилителя. Это нужно, чтобы обеспечить точную идентификацию слабого электромагнитного поля вокруг проводника. Далее обработанный сигнал передается на блок индикации, где включается светодиодный индикатор, подается громкий звуковой сигнал или активируется вибросигнал.

В конструкцию также входит компактный корпус, выполненный из изоляционного материала, и элемент питания (обычно батарейки типа AAA или AA). Некоторые модели дополнительно оснащаются встроенной подсветкой, что облегчает работу в темноте.

Меры безопасности во время работы

Несмотря на повышенную безопасность инструмента такого типа, важно учесть несколько правил при использовании инструмента:

• перед началом работы убедитесь в исправности измерительного прибора;
• не проводите проверки в условиях сильной влажности или под дождем;
• всегда проверяйте индикатор на заранее известном проводнике под напряжением.

Учитывайте, что некоторые материалы или экранирование могут существенно ослабить электромагнитное поле, усложняя обнаружение напряжения. В таких ситуациях приближайте устройство ближе к проводнику или используйте другие методы проверки напряжения.

В каких случаях пригодится этот прибор?

Купить индикатор напряжения не будет лишним не только для профессионального применения, но и для работы в быту. Далее рассмотрим несколько ситуаций, в которых пригодится инструмент.

Проверка электрической проводки

Перед началом ремонтных работ на электроустановках важно убедиться в отсутствии напряжения, чтобы избежать риска поражения током. Индикатор напряжения позволит определить, обесточена ли цепь, и можно ли безопасно выполнять ремонтные или монтажные работы.

Диагностика скрытой проводки

При проведении ремонтных или строительных работ часто нужно определить расположение скрытой проводки в стенах, чтобы не пробить ее гвоздями или саморезами. Бесконтактный индикатор позволяет быстро и без повреждения отделки обнаружить проводник, находящийся под напряжением, и предотвратить случайное повреждение проводов при сверлении стен.

Определение фазы и нуля в сети

Индикатор напряжения незаменим при необходимости определить фазный проводник в бытовых или промышленных сетях. Быстрая проверка позволяет корректно подключить розетки, выключатели и другое электрооборудование, минимизируя риск неправильного монтажа.

Проверка исправности бытовой техники

Контактный индикатор напряжения удобно использовать для экспресс-диагностики неисправностей в бытовых приборах или электроинструментах. Устройство позволит быстро определить наличие напряжения на клеммах и контактах, проверить целостность кабеля и выявить повреждение на начальном этапе, до детальной диагностики мультиметром.

Работа в условиях повышенной опасности

В условиях повышенной влажности или сложных погодных условиях применение бесконтактных приборов позволяет проводить предварительную проверку напряжения без риска получения удара электрическим током. Это существенно увеличивает безопасность работы с сетью.

Заключение

Индикатор напряжения – зачастую незаменимый инструмент, но для успешного его применения важно не только грамотно использовать прибор, но и правильно его выбрать. Экономия на качестве или попытка использовать неподходящий индикатор могут привести к серьезным ошибкам и даже создать угрозу жизни. В связи с этим тщательно выбирайте инструмент, читайте отзывы и заказывайте его только в проверенном интернет-магазине с хорошей репутацией.
