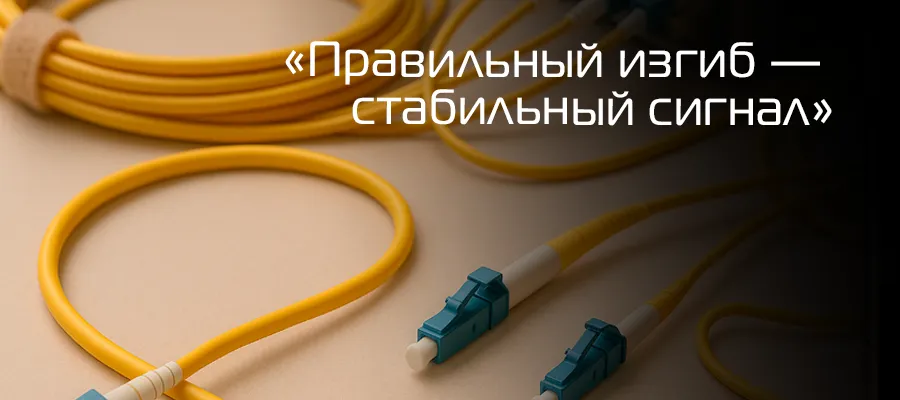

Как правильно хранить и укладывать оптические патч-корды, чтобы не повредить волокно?

Почему важно соблюдать радиус изгиба при укладке патч-кордов?

Оптическое волокно чувствительно к перегибам: слишком резкий изгиб вызывает микротрещины и увеличивает затухание. У каждого патч-корда есть минимальный радиус изгиба — обычно не менее 30 мм. Если уложить кабель «в петлю», сигнал начнёт теряться, а соединение станет нестабильным.

Можно ли скручивать патч-корды жгутом?

Нет. Скручивание создаёт внутренние напряжения, из-за которых волокно деформируется даже без внешнего усилия. Лучше укладывать патч-корды параллельно, лёгкими мягкими волнами, без перекручивания разъёмов и корпуса.

Как правильно фиксировать патч-корды в шкафу?

Фиксацию выполняют только за оболочку, а не за коннекторы. Не допускается натяжение кабеля — он должен лежать свободно, без усилия в сторону порта. Для аккуратной укладки используют держатели-“ушки”, кабель-менеджеры, мягкие липучки, но никогда — пластиковые стяжки в натяг.

Можно ли хранить патч-корды в мотках?

Да, но моток должен быть свободным, без заломов и перегибов. Оптические патч-корды хранят в больших кольцах, не меньше 15–20 см диаметром. Нельзя класть их под тяжёлые предметы: даже небольшое давление может повредить волокно внутри.

Как обращаться с коннекторами, чтобы не ухудшить качество сигнала?

Пыль и царапины на торце ферулы — частая причина потерь. Коннекторы всегда должны быть закрыты заводскими колпачками. Перед подключением их протирают спиртовой салфеткой или одноразовым очистителем. Категорически запрещено трогать торец пальцами.

Можно ли прокладывать оптические патч-корды вместе с силовыми кабелями?

Желательно разделять. Хотя оптоволокно не боится электромагнитных помех, силовые трассы создают риск механического давления, которое может нарушить геометрию волокна. Разделение хотя бы в пределах кабель-менеджера заметно снижает риски.

Можно ли использовать наконечник НКИ для гибких проводов и как это влияет на контактное сопротивление?

Перейти к статье

Часто задаваемые вопросы

1. Можно ли складывать патч-корд пополам для хранения?

Нет, это создаёт критический перегиб и повреждает волокно.

2. Как понять, что патч-корд повреждён?

Возникают скачки затухания, обрывы связи или сильные потери при тестировании.

3. Нужно ли очищать коннекторы перед каждым подключением?

Да, даже небольшая пыль увеличивает потери сигнала.

4. Можно ли натягивать патч-корд при укладке в шкафу?

Нет, кабель должен лежать свободно, без усилия.
