Как подключить двойную розетку к одному проводу и зачем?

Монтаж розеток – это одна из самых частых задач при ремонте и обновлении электропроводки. Особенно популярны в интерьерах двухместные розетки, которые дают подключать сразу два прибора в одной точке, не занимая лишнего места. Они удобны, практичны и универсальны.

Далее рассмотрим, как правильно подключить двухместный механизм к одному проводу, что для этого понадобится, какие нюансы стоит учесть и как избежать типичных ошибок при установке. Расскажем, в каких случаях такой вариант подключения оправдан, и как сделать все безопасно.

Что это такое и где применяется?

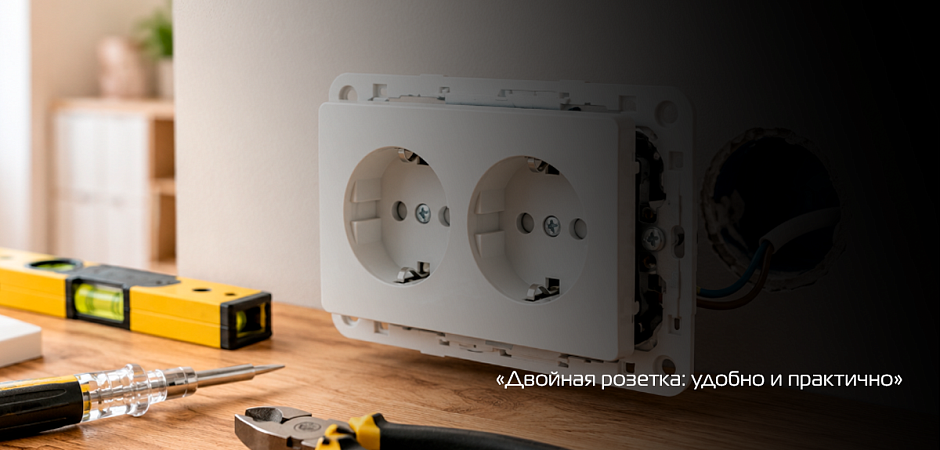

Двойная розетка – это электротехническое устройство, позволяющее подключить два электроприбора одновременно в одном месте. В отличие от одиночной точки, она экономит пространство и избавляет от использования удлинителей или тройников. По конструкции она может быть как моноблочной (единый корпус с двумя гнездами), так и модульной – с двумя отдельными механизмами, установленными в одну рамку.

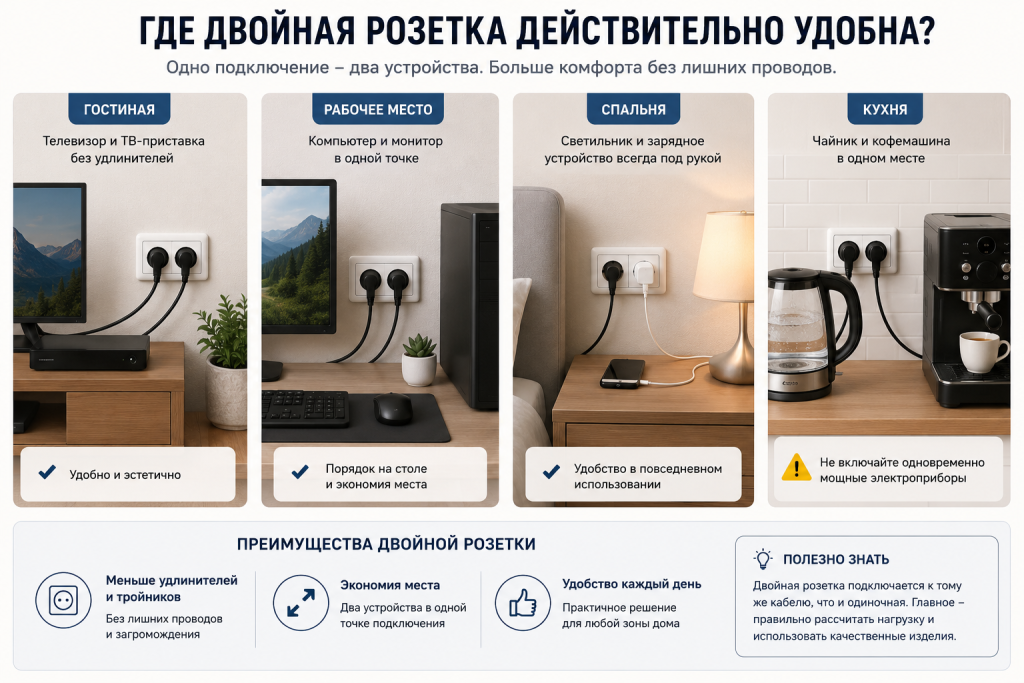

Чаще всего сдвоенные механизмы применяются в жилых и офисных помещениях, где нужно компактно организовать доступ к питанию нескольких устройств. Они особенно удобны в зонах, где постоянно используются два прибора, например:

• в спальне для лампы и зарядного устройства;
• в кухне для чайника и кофеварки;
• в прихожей для обогревателя и обувной сушилки;
• в офисе для подключения компьютера и монитора;
• возле телевизора для самого ТВ и ТВ-приставки.

Использование сдвоенного изделия – вопрос не только удобства, но и безопасности. Стационарно установленная розетка снижает нагрузку на сеть по сравнению с временными решениями вроде тройников, а также избавляет от висящих проводов, что особенно важно в зонах с повышенным риском запутывания или механических повреждений.

Если делаете ремонт или обновляете старую электропроводку, сразу предусмотрите установку двойных точек в ключевых зонах. Это не требует дополнительной проводки, так как изделие такого плана легко подключается к одному проводу – об этом мы подробно расскажем далее.

Можно ли подключить к одному проводу?

Да, можно. В подавляющем большинстве моделей питание на оба гнезда подается от одного общего кабеля: фаза, ноль и заземление приходят на входные клеммы одного модуля, а оттуда через перемычки питание распределяется на второй. Такое подключение безопасно при соблюдении простых, но важных условий:

• Один кабель – три жилы. Для питания двойной модели используется стандартный трехжильный кабель: фаза (обычно коричневый), ноль (синий) и земля (желто-зеленый). Эти три провода подключаются к механизму и обеспечивают работу обеих частей. Не надо прокладывать два отдельных кабеля – это избыточно и технически нецелесообразно.
• Перемычки в конструкции. В большинстве моноблочных двойных моделей перемычки между гнездами уже предусмотрены производителем. Они выполнены в виде токоведущих пластин внутри корпуса. Это означает, что вам достаточно подвести питание к одному механизму, и оба гнезда будут получать электричество в равной степени.
• Ограничение по нагрузке. Несмотря на то, что изделие питается от одного кабеля, важно учитывать суммарную мощность подключаемых устройств. Например, если к одному гнезду вы подключаете обогреватель на 2 кВт, а ко второму – чайник на 2,2 кВт, общая нагрузка может превысить допустимую для линии и вызвать срабатывание автомата.

Если заранее знаете, что к двойному механизму будут подключаться энергоемкие устройства, рассмотрите вариант установки отдельной линии с усиленной проводкой и своим автоматом. На этот случай можно купить двойную розетку и другие комплектующие в магазине ankron.by.

Независимо от конструкции розетки, все соединения должны быть надежно зажаты. Плохой контакт – одна из самых частых причин нагрева, искрения и выхода механизма из строя. Используйте только винтовые или пружинные клеммы, не допускайте попадания изоляции под зажим, и не оставляйте оголенные участки проводов открытыми.

Розетки с USB: в чем плюсы для повседневной жизни?

Перейти к статье

Как установить и подключить?

На первый взгляд подключение двойной розетки может показаться несложным – три провода, три клеммы, все просто. Но именно в простых операциях часто допускаются ошибки, которые могут привести к нагреву, перебоям в работе или даже короткому замыканию. Чтобы установка была безопасной и долговечной, важно не пропустить ни одного шага. Рассмотрим их далее.

Отключите питание и подготовьте рабочую зону

Любые работы с электричеством начинайте с полного отключения напряжения. Переключите автомат, отвечающий за нужную группу, в распределительном щитке, и обязательно проверьте отсутствие фазы с помощью индикаторной отвертки или мультиметра. Даже если вы уверены, что кабель не под напряжением, не пренебрегайте проверкой – это основа безопасной работы.

После отключения питания подготовьте механизм, инструменты и кабель. Удостоверьтесь в том, что подрозетник установлен прочно, не мешает доступу к проводам и позволяет удобно работать с соединениями. Если проводка уже проложена, аккуратно зачистите внешний слой изоляции, не повреждая внутренние жилы.

Разберите механизм и оцените его конструкцию

Снимите рамку и лицевую панель сдвоенного механизма, чтобы получить к нему доступ. Если используется моноблочная модель, внутри уже будет соединение между двумя гнездами. В таком случае достаточно подключить кабель на одну клеммную группу – питание автоматически распределится на оба гнезда. Если перед вами модульное изделие с двумя отдельными механизмами, понадобится сделать перемычки между контактами фазы, ноля и земли.

Также осмотрите клеммы: винтовые они или пружинные. От этого зависит способ фиксации проводов. Убедитесь, что контактные площадки чистые, не повреждены и готовы к подключению.

Зачистите жилы и подготовьте провод к подключению

На этом этапе аккуратно снимите изоляцию с каждой жилы кабеля примерно на 10-12 мм. Работайте ножом или специальным зачистным инструментом, не повреждая медную жилу.

Провод должен быть ровным, без заусенцев и надрывов. Если кабель многожильный, перед установкой в клемму желательно оконцевать его втулкой – это обеспечит надежный контакт. При использовании монолитного провода достаточно выровнять и аккуратно завести его в зажим.

Подключите три кабеля

Фазный провод обычно имеет коричневую или красную изоляцию, нулевой – синюю, а заземляющий – желто-зеленую. В соответствии с маркировкой на изделии или корпусе, заведите каждый провод в свою клемму. Если механизм моноблочный, подключение выполняется на один набор клемм, и питание автоматически распределяется на оба гнезда. В случае с модульной конструкцией надо дополнительно соединить соответствующие клеммы второго механизма – для этого используются короткие отрезки того же провода, что и основной кабель.

Важно, чтобы провод входил в клемму плотно, но не был пережат. Не допускайте выступания оголенной жилы за пределы корпуса, это опасно и может привести к короткому замыканию. После фиксации проверьте, что провод не двигается с места при легком натяжении.

Уложите провода и установите розетку в подрозетник

После подключения всех жил уложите провода внутрь подрозетника, избегая сильных перегибов и изломов. Убедитесь, что они не касаются острых краев или крепежных элементов.

Подгоните розеточный механизм к подрозетнику, выровняйте по уровню и зафиксируйте с помощью монтажных лапок или винтов – в зависимости от конструкции корпуса. Механизм должен сидеть надежно, не шататься и не смещаться при нажатии.

Проверьте работу и поставьте рамку

После завершения подключения включите питание на щитке и проверьте работоспособность розетки. Подключите два небольших прибора – например, зарядку и лампу – в оба гнезда. Убедитесь, что питание подается без перебоев, контакты не греются, а сама розетка не издает запаха или шума. Если есть возможность, дополнительно проверьте соединение тестером.

Если все работает корректно, установите на место декоративную крышку и рамку. Убедитесь, что они плотно прилегают к стене, не люфтят и не мешают подключению вилки.
