Как безопасно и правильно соединить распределительную коробку – подробное руководство

Электричество – это невидимый, но незаменимый помощник в каждом доме и на производстве. Чтобы электросеть не превратилась в источник угрозы, крайне важно соблюдать правила безопасности и использовать качественные компоненты.

Одним из ключевых элементов любой электрической сети является распределительная (распаячная, ответвительная) коробка. Она служит своего рода «перекрестком» для электропроводки, обеспечивая безопасное и организованное соединение проводов.

Что представляет собой распределительная коробка?

Это герметичный или полугерметичный корпус, чаще всего из негорючего пластика или металла. Изделие предназначается для выполнения электрических соединений (скруток, соединений на клеммах или специальных зажимах) между различными участками сети.

Распределительная коробка для электропроводки – это узел, который выполняет следующие функции:

• Соединение кабелей от источника питания (например, от щитка) с потребителями – розетками, выключателями, светильниками
• Распределение электрического тока по разным линиям, идущим к различным устройствам
• Надежная изоляция, защита от внешних воздействий – пыли, влаги или механических повреждений

Электроустановочные изделия бывают разных форм и размеров: круглые, квадратные, прямоугольные. Они предназначены для различных типов монтажа:

1. Для скрытой проводки (встраиваемые). Монтируются в стену, потолок или пол, а после установки остается видимой только крышка. Идеально подходят для эстетичных интерьеров.

2. Для открытой проводки (накладные). Крепятся непосредственно на поверхность стены или потолка. Часто используются в технических помещениях, на производствах или в деревянных домах, где скрытая проводка затруднена или нежелательна.

Для чего нужна распределительная коробка?

• Безопасность. Места соединения проводов – самые уязвимые с точки зрения возгорания из-за плохого контакта, перегрева или искрения. Распредкоробка изолирует эти соединения от окружающей среды и горючих материалов, обеспечивая пожаробезопасность.
• Защита соединений. Контакты внутри ограждены от пыли, влаги, грызунов и механических повреждений, что значительно увеличивает срок службы проводки.
• Организация и порядок. Коробка позволяет аккуратно и логично упорядочить все электрические соединения. Вместо хаотичного переплетения проводов формируется централизованный и защищенный узел.
• Удобство обслуживания и ремонта. В случае неисправности или необходимости внесения изменений в схему электропроводки, распределительная коробка обеспечивает легкий доступ к соединениям.

Преимущества применения распаячных коробок

Использование распредкоробки дает ряд неоспоримых преимуществ, благодаря которым она стала незаменимым элементом качественной и безопасной электропроводки:

• Повышенная пожарная безопасность, снижение риска возгорания за счет изоляции потенциальных точек нагрева
• Увеличение надежности системы, защита соединений от окисления, коррозии и механического разрушения
• Упрощение диагностики и ремонта, поиска неисправностей (обрывов, коротких замыканий)
• Модульность и гибкость – можно добавлять новые линии или изменять существующие схемы
• Аккуратное размещение проводов способствует порядку в электрощитке и по всей системе

Также к плюсам относится защита от вандализма и случайного прикосновения. Крышка коробки предотвращает несанкционированный доступ к токоведущим частям, что особенно важно в общественных местах или при наличии в доме маленьких детей.

Как подключить и соединить распределительную коробку?

Перед началом работ отключите электропитание на главном щитке и убедитесь в отсутствии напряжения с помощью вольтметра или индикаторной отвертки. Чтобы приступить к монтажу, потребуется купить распределительную коробку, а также все необходимые инструменты и материалы:

• Пассатижи/плоскогубцы
• Кусачки с изолированными ручками
• Стриппер – инструмент для зачистки изоляции
• Набор отверток (крестовые, плоские)
• Мультиметр или индикаторная отвертка для проверки напряжения
• Уровень для ровного монтажа
• Кабели/провода (ВВГ, NYM и т.д.)
• Клеммные колодки (винтовые)
• Пружинные зажимы WAGO
• СИЗы (соединительные изолирующие зажимы, «колпачки»)
• Гильзы для опрессовки и пресс-клещи

Для экранирования оголенных проводов применяется изолента или термоусадочная трубка. В качестве крепежных элементов выступают саморезы, дюбели – для накладных коробок. Для скрытого монтажа можно использовать гипс и алебастр.

Установка электрики своими руками – как подключить розетку и выключатель

Перейти к статье

Пошаговая инструкция по подключению

1. Полное обесточивание и проверка. Отключите автоматический выключатель на вводе в квартиру/дом/участок, где будут проводиться работы.

2. Выбор места и монтаж коробки:

• Для скрытой проводки. Выбейте или вырежьте в стене углубление. Убедитесь, что коробка надежно закреплена (например, с помощью гипсового раствора или монтажной пены).
• Для открытой проводки. Приложите изделие к выбранному месту, отметьте точки крепления. Просверлите отверстия, вставьте дюбели и закрепите узел саморезами.

3. Ввод кабелей в коробку. Для этого нужно использовать штатные отверстия. Важно, чтобы кабель входил с запасом (внутри должно находиться примерно 10-15 см), это позволит удобно зачистить провода и выполнить соединения.

4. Зачистка изоляции. С помощью стриппера или острого ножа (очень аккуратно, чтобы не повредить жилы) снимите внешнюю изоляцию. Затем зачистите каждую отдельную жилу на 1,5-2 см – это оптимальная длина для большинства типов соединений. Соблюдайте цветовую маркировку проводов:

• Фаза (L) – коричневый, черный, серый, красный, белый (любой цвет, кроме синего или желто-зеленого)
• Ноль (N) – синий или голубой
• Заземление (PE) – желто-зеленый

5. Укладка проводов. После выполнения всех соединений аккуратно уложите провода внутри распредкоробки так, чтобы они не переплетались и не создавали излишнего натяжения. Необходимо обеспечить удобный доступ к соединениям. Плотно закройте крышку для обеспечения защиты и герметичности.

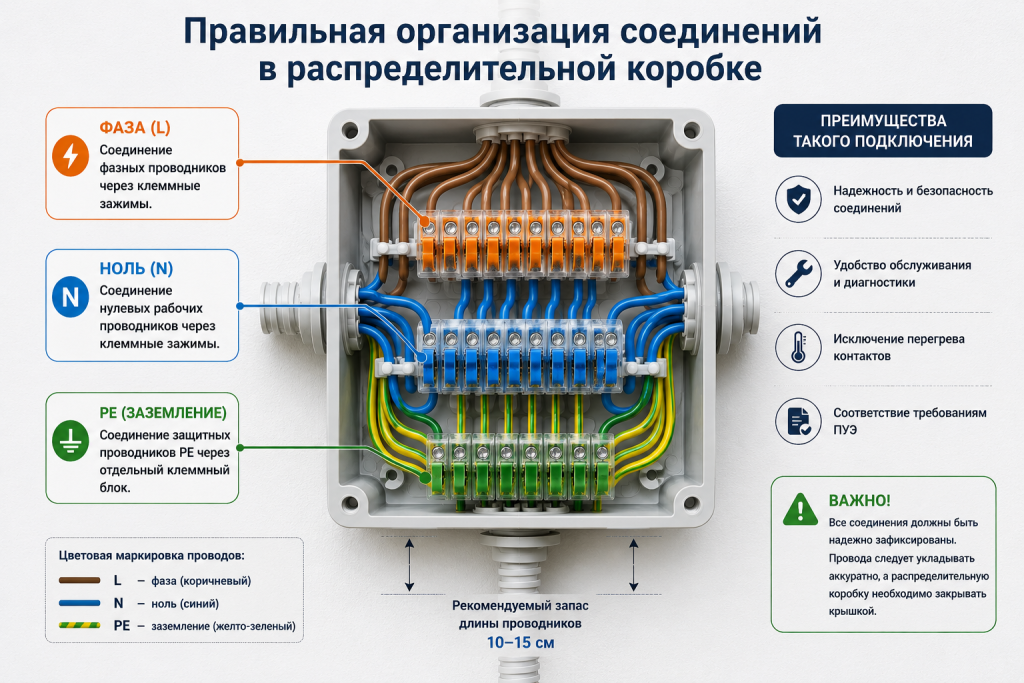

Выполнение соединений

Соединяйте между собой жилы одинакового назначения (фаза с фазой, ноль с нулем). Обеспечьте надежный контакт, чтобы исключить риск нагрева и возгорания. Можно использовать следующие методы стыковки:

1. Клеммные винтовые колодки. Каждая жила вставляется в отдельное отверстие и надежно зажимается винтом. Колодки удобны для стыка разных типов проводов (одножильных и многожильных). Затягивайте винты с усилием, но без перетягивания.

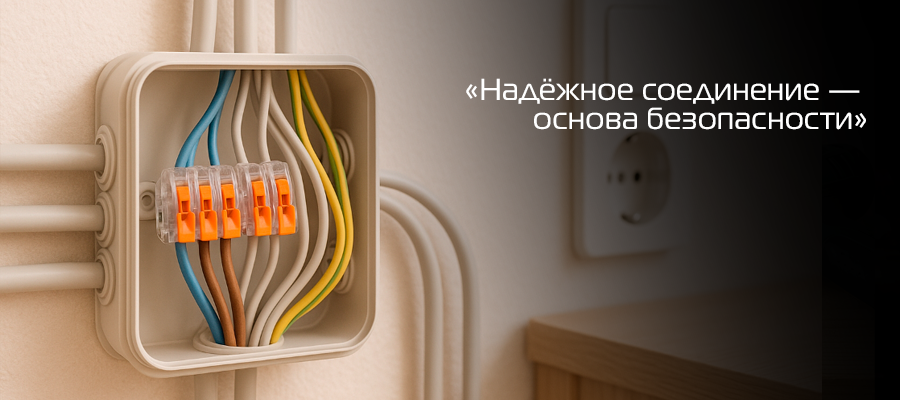

2. Пружинные зажимы WAGO. Очень популярны, благодаря скорости и надежности монтажа. Зачищенная жила просто вставляется в отверстие до щелчка.
3. СИЗы (соединительные изолирующие зажимы). Полые колпачки с внутренней пружиной. Зачищенные жилы скручиваются и вставляются в СИЗ, который накручивается на них, обеспечивая изоляцию и механическую фиксацию.
4. Опрессовка гильзами. Наиболее надежный метод, требующий наличия специального инструмента – пресс-клещей. Зачищенные жилы вставляются в специальную медную или медно-луженую гильзу, которая затем обжимается инструментом. Место обжима изолируется термоусадочной трубкой или изолентой.
5. Скрутка с последующей пайкой. Ранее распространенный, но сейчас не самый популярный метод. Жилы скручиваются, пропаиваются, а затем тщательно изолируются изолентой или термоусадкой.
