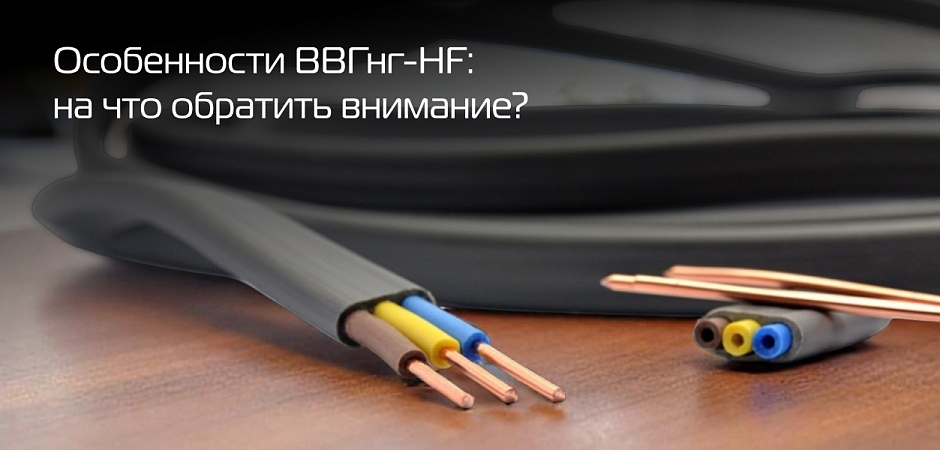

Кабель ВВГнг-HF: правда или миф? Изучаем особенности проводниковой продукции

От выбора подходящего кабеля при прокладке силовых сетей зависит многое. Прежде всего – это устойчивость к нагрузкам, способность выдерживать определенное напряжение. От сечения проводника зависит предельно допустимая нагрузка, способность пропускать ток без перегрева.

Немаловажным критерием является материал изготовления кабеля. Алюминиевые проводники стоят дешевле, но они отличаются ломкостью и менее эффективной электропроводностью (по сравнению с медным аналогом).

Если проводники для прокладки силовых сетей были подобраны неправильно, то в процессе эксплуатации объекта могут возникнуть разного рода сложности. Если сечение проводника недостаточно для тока нагрузки, он будет сильно нагреваться.

Это может привести к плавлению изоляции, возгоранию кабеля и распространению огня на окружающие материалы. Постоянный перегрев резко сокращает срок службы всей электропроводки.

Недостаточное сечение проводников приводит к значительному падению напряжения на линии. Это может вызвать нестабильную работу электрооборудования, снижение его производительности, преждевременный износ и даже поломки. Особенно чувствительны к падению напряжения электронные устройства.

Неправильный подбор проводников неизбежно влечет за собой дополнительные расходы на ремонт, замену поврежденных участков электропроводки и устранение последствий аварий.

Существует ли кабель ВВГнг-HF?

Промышленность выпускает широкий ассортимент кабельно-проводниковой продукции. Чтобы потребителю было проще ориентироваться при выборе, каждая товарная позиция имеет определенную маркировку, указывающую на ее свойства.

Для примера можно рассмотреть кабель ВВГнг-LS 3х1,5, который часто используют при строительстве промышленных, общественных и частных объектов. Эта маркировка расшифровывается следующим образом:

В – виниловая изоляция жил (ПВХ) В – виниловая оболочка (ПВХ) Г – гибкий (многопроволочный проводник) нг – не горючий, пожаробезопасный 3х1,5 – три жилы, сечением в 1,5 мм2 каждая LS – незначительное выделение дыма и газа при горении

Соответственно, если есть необходимость купить кабель ВВГ, то нужно обращать внимание не только на буквенную аббревиатуру, но и на присутствующие в маркировке цифры. Они предоставят ценную информацию относительно специфических особенностей и условий эксплуатации конкретного продукта.

Именно маркировка позволит понять, почему ВВГнг-HF – это миф. Для этого достаточно обратиться к ГОСТ 31996-2012, распространяемому на силовые кабели. Согласно этому документу, литерой «В» обозначается изоляция из поливинилхлорида, в состав которой входит хлор.

Обозначение «HF» или «Halogen-Free» свидетельствует о том, что изоляция не содержит галогенов. Поскольку хлор входит в группу галогенов, становится очевидно, что маркировки «В» и «HF» являются взаимоисключающими. Следовательно, кабель ВВГнг-HF не существует.

Почему кабель ВВГнг-HF так назвали?

Судя по всему, причиной появления упоминаний о кабеле ВВГнг-HF на просторах интернета послужила банальная ошибка. При разработке электротехнических проектов инженеры могут по аналогии или вследствие спешки додумывать новые обозначения на основании реально существующих (таких как ВВГнг-ls, ВВГнг, ВВГнг-frls).

Подобная путаница создает немало проблем для энергетиков и снабженцев, строителей и монтажников. Появляются сложности с логистикой, а производители получают запрос на поставки несуществующей продукции. Также могут появиться проблемы при приемке-сдаче объекта, если в технической документации были указаны неверные сведения.

Что делать, если нужен кабель Halogen-Free?

В данном случае нужно использовать прототип отсутствующего в природе ВВГнг-HF, которым является кабель ППГнг(А)-HF. Это современное решение, применяемое в различных областях и отличающееся высокой надежностью и усиленными характеристиками пожаробезопасности. Он подходит для стационарных установок, включая системы автоматического управления (АС) вне герметичных зон.

Область использования

Этот кабель универсален и подходит для широкого спектра задач. Его задействуют для обеспечения электропитания оборудования промышленных предприятий различного назначения. Проводниковую продукцию применяют в офисах (включая серверные и помещения с оргтехникой). Кабель ППГнг(А)-HF подходит для оснащения объектов социальной инфраструктуры – школ и больниц, спортивных комплексов, а также коммерческих заведений.

Расшифровка маркировки кабеля ППГнг(А)-HF раскрывает его ключевые особенности:

ПП – оболочки выполнены из композита, что обеспечивает надежную электроизоляцию и механическую защиту Г – нет защитного покрова, что упрощает монтаж и снижает вес проводника нг(А) – допускается прокладка группы проводников (отсутствует риск возгорания), что критически важно для соблюдения предписаний пожарной безопасности HF – при воспламенении и тлении кабель не выделяет токсичных газов, предотвращая дополнительный ущерб в случае пожара

Технические параметры

Кабель ППГнг(А)-HF способен работать в широком диапазоне температур от -50 °С до +50 °C. Это делает проводник универсальным в применении, независимо от характеристик окружающей среды. Монтаж возможен при температурах не ниже -15 °С – в этом случае не придется выполнять предварительный подогрев изделия.

Проводник не подвержен воздействию плесени, он обладает высокой огнестойкостью. Тестирование в специальной камере подтвердило пожаробезопасность продукта. В случае появления дымы в результате горения видимость снижается не более чем на 40%. Это обеспечивает лучшую видимость при эвакуации в случае пожара.

Температура нагревания жил в стандартном эксплуатационном режиме допускается в пределах +70 °С, при несущественных перегрузках – до +90 °С, а при КЗ (не более 5 с) – до +250 °С. В случае пиковых нагрузок возможно кратковременное нагревание до +400 °C, при превышении этого значения происходит плавление оболочки.

Какой силовой кабель выбрать? Виды и особенности кабельной продукции

Перейти к статье

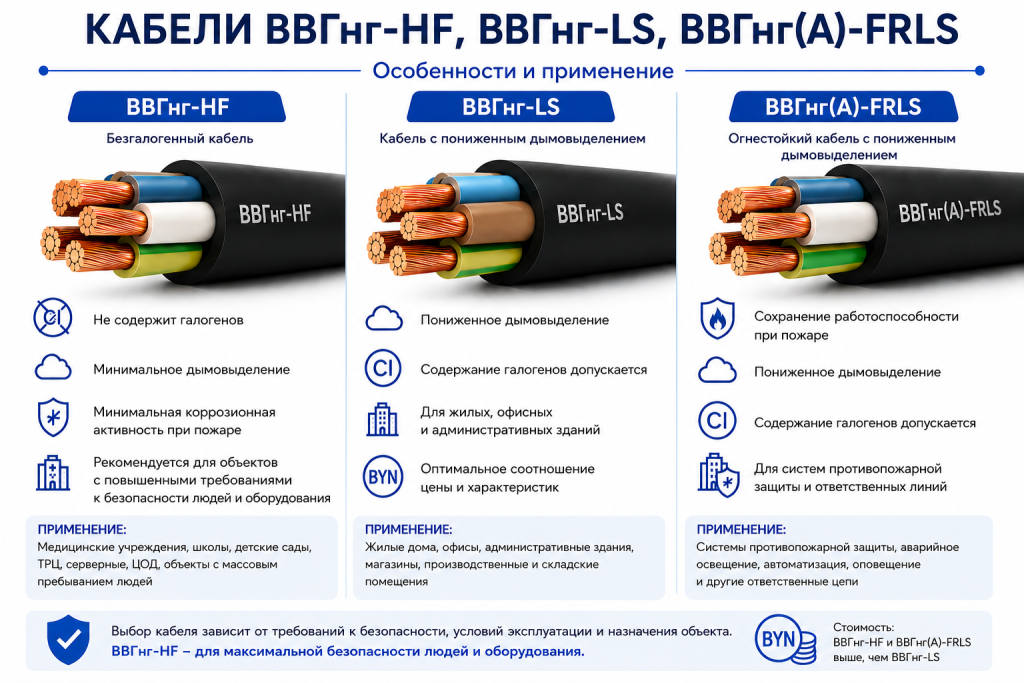

Какими преимуществами обладает кабель нг-LS и HF?

Большой ассортимент проводниковой продукции побуждает потребителя сравнивать разные марки в поисках наилучшего предложения в плане соотношения стоимость/качество. Имеет значение способ прокладки (открытый, закрытый) и место проведения монтажных работ. К примеру, плоский кабель ВВГ Пнг лучше всего подходит для прокладки в труднодоступных местах.

Современные здания становятся все сложнее в плане оснащения электрооборудованием. Поэтому требования к пожарной безопасности кабелей значительно возросли. Стандартные проводники, например, типа ВВГ, не поддерживают горение при одиночной прокладке, но представляют серьезную угрозу при монтаже пучком. В случае возгорания они не только распространяют пламя, но и выделяют большое количество токсичного дыма и опасных газов.

Кабели с маркировкой «нг» (не поддерживающие горение) значительно улучшают ситуацию, предотвращая распространение огня даже при групповой прокладке. Однако использование поливинилхлорида в их изоляции и оболочке оставляет существенный недостаток – при горении ПВХ выделяет обильное количество дыма, содержащего хлор.

Этот газ не только затрудняет эвакуацию людей из здания из-за плохой видимости и удушья, но и оказывает коррозионное воздействие на электронику и металлические конструкции, увеличивая ущерб от пожара.

Вот здесь и проявляются преимущества кабелей НГ-LS и НГ-HF. Маркировка «LS» (low smoke – низкое дымовыделение) указывает на существенное снижение количества выделяемого дыма по сравнению с обычными нг-кабелями. Это критично для обеспечения безопасности людей при эвакуации, так как позволяет сохранить видимость и снизить риск отравления продуктами горения.

Еще более высокий уровень безопасности обеспечивают кабели НГ-HF (halogen free – без галогенов). В их конструкции используются материалы, практически или полностью лишенные хлора и других галогенов, что сводит к минимуму токсичность продуктов горения. Это гарантирует значительно меньший ущерб для здоровья людей и окружающей среды, а также исключает коррозионное воздействие на расположенное в здании оборудование.
