Изоляторы для шин N и PE: что это такое и зачем они нужны в электрощите?

Что представляет собой изолятор шины на DIN-рейку?

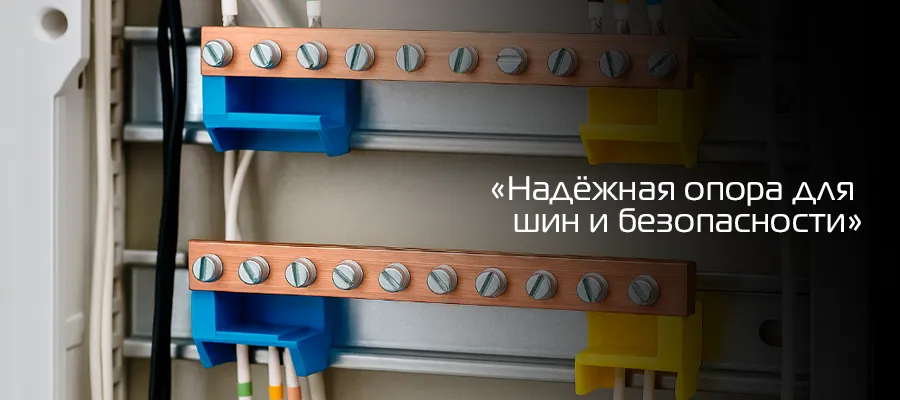

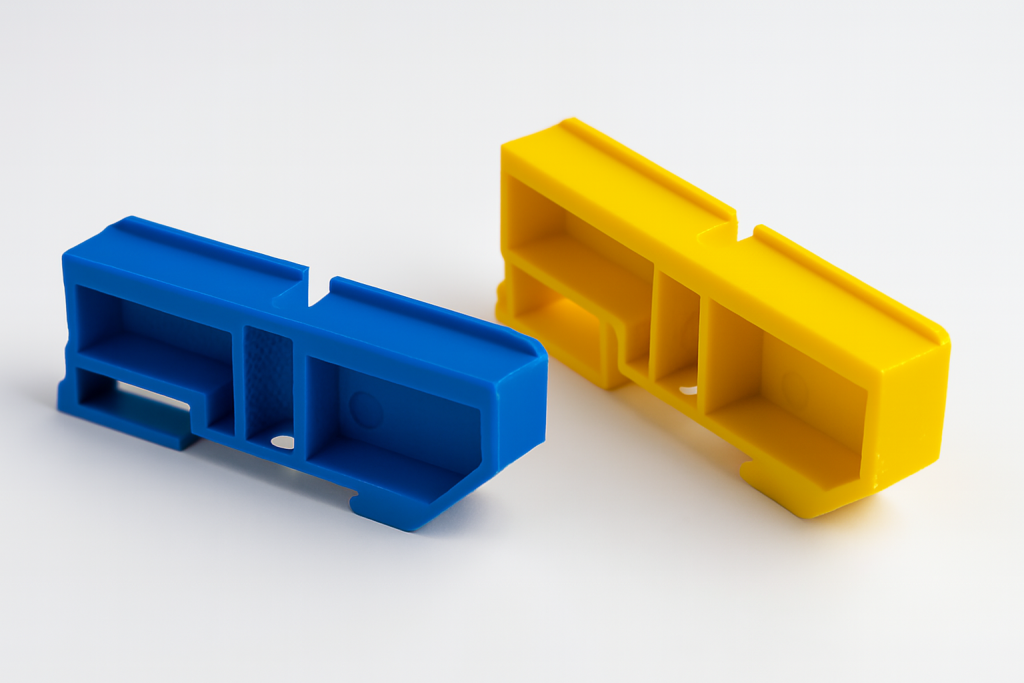

Изолятор шины — это пластиковый держатель, обеспечивающий надёжную фиксацию токоведущих шин N (нейтраль) и PE (заземление) в электрощите.
Он устанавливается на стандартную DIN-рейку и защищает шины от случайного контакта с металлическими частями корпуса, предотвращая короткое замыкание.
Кроме того, изолятор облегчает монтаж и делает внутреннюю компоновку щита аккуратной и безопасной.

Зачем нужен изолятор в распределительном щите?

Главная задача изолятора — обеспечение электрической безопасности и устойчивости конструкции.
Он изолирует шину от корпуса, исключая пробой, искрение и перегрев.
Также изоляторы фиксируют шину в нужном положении, предотвращая её смещение при подключении кабелей или вибрации оборудования.

Какие бывают виды изоляторов для шин N и PE?

Изоляторы различаются по нескольким параметрам:
1. Материалу корпуса — чаще всего это негорючий полиамид (PA) или поликарбонат (PC).
2. Типу крепления — под стандартные DIN-рейки (чаще 35 мм) или с возможностью монтажа на панель; фиксация может быть защёлкой либо винтовым зажимом.
Некоторые модели имеют дополнительные фиксаторы, позволяющие быстро вставлять шину без инструмента.

Как выбрать изолятор для шин N и PE?

При выборе важно учитывать:
1. Материал и температурную стойкость корпуса.
2. Совместимость с DIN-рейкой и другими элементами электрощита.
Качественные изоляторы обеспечивают не только безопасность, но и аккуратный внешний вид сборки.

Как установить изолятор шины на DIN-рейку?

Монтаж прост:
• Изолятор защёлкивается на DIN-рейку.
• В его пазы вставляется шина N или PE.
• Шина фиксируется винтом или защёлкой.
Важно выдерживать одинаковое расстояние между изоляторами и убедиться, что шина установлена без люфта — это гарантирует надёжность контакта при любых токовых нагрузках.

Часто задаваемые вопросы

1. Можно ли использовать изолятор повторно?

Да, если он не имеет трещин, оплавлений или следов перегрева.

2. Из какого материала делают изоляторы?

Обычно из полиамида (PA) или поликарбоната (PC) — они не горят, устойчивы к УФ и высоким температурам.

3. Что будет, если не установить изоляторы?

Шина может замкнуть на корпус, что приведёт к короткому замыканию или возгоранию.

4. Где купить надёжные изоляторы шин N и PE в Беларуси?

В компании «Анкрон» — лидере рынка электротехнической продукции.
В ассортименте представлены изоляторы, DIN-рейки, шины N/PE и аксессуары от надёжных производителей.
Компания «Анкрон» гарантирует качество, оперативную поставку и поддержку специалистов по всей Беларуси.
