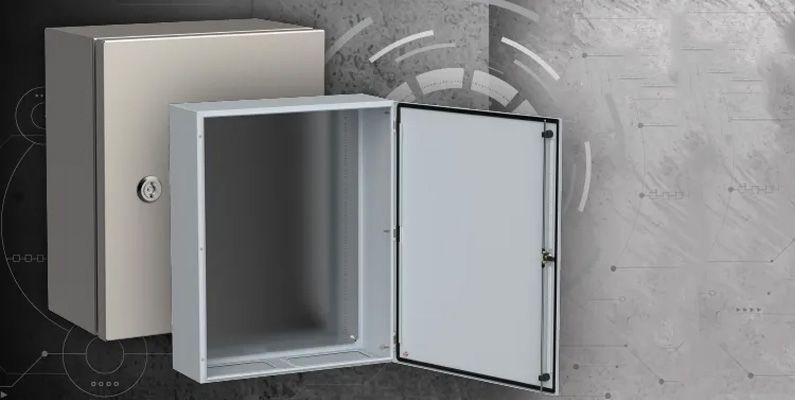

На любом электрифицированном объекте присутствует распределительный щиток, предназначенный для коммутации и разветвления силовых кабелей. Внутри шкафчика находится DIN-рейка из алюминия либо стали. Она предназначается для крепления различных приборов: защитных аппаратов, реле, электросчетчиков, сигнальных устройств. В передней части щитка может быть выполнено смотровое окно.
Блок распределительный, который также называют кросс-модулем, предназначается для установки на DIN-рейку или монтажную панель. Внутри элемента находятся шины из металла, изолированные по отношению друг к другу. Электротехническое изделие используют для подключения проводов разного диаметра, его можно применять в качестве переходного клеммника. Кросс-шина выполнена из латуни или меди, для защиты от внешних воздействий предназначается пластиковый корпус.
Используя распределительный блок на рейку, можно легче и быстрее выполнить монтажные работы и при этом обеспечить высокую пожаробезопасность объекта. Устройство отличается компактными габаритами, что позволяет без проблем разместить его в щитке. Соединение кабелей посредством кросс-модуля станет хорошей альтернативой менее надежной скрутке. Исключается угроза искрения, воспламенения или короткого замыкания.
Основное назначение
Кросс-модули выполняют ряд задач, чем обусловлена их популярность при прокладке силовых сетей для объектов бытового, промышленного, коммерческого или специального назначения. У них есть несколько главных функций:
Распределение энергетических линий с одного источника на несколько потребителей
Надежное соединение проводов и сопряженных элементов в единый контур
Соединение заземляющих линий с основными магистралями и шинопроводами
Применение распределительных блоков позволяет формировать унифицированную энергетическую сеть, превосходно справляющуюся со своей задачей. Энергетический импульс равномерно распределяется на все потребители, продуманная конструкция модуля обеспечивает защиту соединения от негативного воздействия внешних факторов.
Преимущества распределительного блока КБР
В электротехнической сфере нередко появляется необходимость в разветвлении основной магистрали – при подключении новых объектов или изменении конфигурации уже существующей сети. Надежность и стабильность работы системы зависит от бесперебойной подачи энергетического импульса.
Относительно недавно в качестве метода соединения проводов использовались обычные скрутки. В данном случае многое зависело от «человеческого фактора», поскольку электрику приходилось вручную изолировать место стыка. Существовала угроза перегрева, замыканий, сбоев в работе предохранителей. Появление такого средства коммутации, как блок распределительный КБР, позволило устранить риски. Электротехническое изделие обладает многочисленными достоинствами:
Надежная конструкция, выполненная в виде ступенчатого монолитного блока
Рельсы в боковой части для объединения модулей в многополюсную систему
Универсальное крепление – на DIN-рейку 35 мм, на монтажную панель
Прозрачная лицевая крышка экранирует токопроводящие части
Корпус выполнен из полиамида, не поддерживающего горение
Многоуровневая защита от прикосновения и поражения электротоком
Кросс-модуль обеспечивает не только комплексную защиту, но и более удобную эксплуатацию узла. С течением времени может появиться необходимость поменять схему распределения энергии. Обычно это связано с появлением новых потребителей, подключением дополнительных линий или иными обстоятельствами. В данном случае достаточно ослабить винты распределительного блока, чтобы подключить или отсоединить участок магистрали.
Сфера применения кросс-модулей
1. В электрощитах. Это могут быть главные распределительные щиты (ГРЩ), отвечающие за схему электроснабжения многоквартирных домов, предприятий, зданий коммерческого или административного назначения. Сфера применения корпусов распределительных включает в себя обеспечение работы отопительных, насосных, вентиляционных и противопожарных сетей. Распределительные щиты активно используются в промышленности и сельском хозяйстве – при подключении зерноочистительных комплексов, зерносушильных установок и других агрегатов.
2. В промышленных установках. Это автоматизированные комплексы, состоящие из специализированных узлов – автоматов, датчиков давления и температуры, контроллеров и исполнительных модулей. Распределительные блоки получили применение в промышленных установках очистки воздуха, нейтрализации пыли, сжигания мусора и выполнения других технологических операций. Ими оснащаются конвейеры, транспортеры и прочие аппараты, работающие от электрической сети.
3. На объектах электроснабжения. К данной категории относятся предприятия производства электроэнергии, оперативно-диспетчерские пункты, распределительные магистрали. На всем протяжении сети (от станции до конечного потребителя) существует множество коммутационных участков, на которых могут быть использованы распределительные блоки. Кросс модули могут различаться по номинальному току и напряжению, сечению вводных контактов и другим характеристикам – в зависимости от требований конкретного объекта.
Выбор устройства по характеристикам
Определяющее значение имеет сфера применения электротехнического изделия и нагрузка, которую оно будет испытывать. При покупке кросс-модуля учитывают следующие факторы:
Количество подсоединяемых линий
Число шин
Максимальный ток
Материал изготовления шин
Сечение проводов, на которое рассчитаны клеммы-зажимы
Безопасность изделия зависит от характеристик защитного корпуса. Внешний кожух обычно производят из полимера, обладающего прочностью и стойкостью к спонтанным возгораниям и тлениям в сети. Передняя крышка корпуса может быть прозрачной, что позволяет выполнять визуальный контроль соединения.
Кросс-модули подразделяются на «нулевые» и «фазные» модели. Последние рассчитаны на более значительную нагрузку. По этой причине «фазный» модуль можно использовать для подключения не только линий освещения, но и энергоемкого промышленного оборудования. Изделия данной категории могут быть однофазными или многополюсными (от 2 до 4 фаз).
Возможные ошибки при установке
1. Приобретение контрафактного изделия. Как и другая электротехническая продукция, распределительные блоки должны иметь сертификаты, подтверждающие их безопасность и соответствие требованиям. Использование кросс-модулей кустарного производства может иметь самые нежелательные последствия, поэтому покупать блоки следует у надежных поставщиков.
2. Не выполнено подсоединение защиты для линейной стороны устройства. Это условие является необходимым для соблюдения комплексных мер безопасности. Назначение защиты заключается в размыкании аварийной линии или отводе перенапряжений.
3. Некорректный подбор кросс-модуля по количеству фаз или номиналу тока. Стандартная ошибка начинающих монтеров, которые пренебрегают изучением сопроводительной документации. Применение несоответствующего по характеристикам оборудования приводит к нестабильной работе сети.
Обоснованность применения распределительных блоков
Во-первых, сокращается время на выполнение монтажных работ. Устанавливать кросс-модуль на готовую дин-рейку или монтажную панель гораздо проще, чем выполнять скрутки и возиться с изолентой. Выгода становится наиболее заметной при обслуживании крупных объектов с разветвленной инфраструктурой, где электрикам приходится обслуживать десятки распределительных шкафов.
Во-вторых, улучшается визуальный порядок, отсутствует путаница. Провода будут аккуратно размещены внутри шкафчика, что упрощает дальнейшее обслуживание и выполнение ремонтных работ. Электрик сможет оперативно отключить и заменить нужный участок сети.
В-третьих, неправильное крепление или плохая изоляция скрутки приводит к различным неприятностям. Место стыка может нагреваться, не говоря о более негативных последствиях – замыкании фазы на ноль. Применение кросс-модуля позволяет избежать подобных проблем. Объект приобретает комплексную защиту от электрических аварий: исключается риск пожара и поражения электротоком.
Еще одним преимуществом можно считать мобильность коммутации. Применение распределительных блоков позволяет оперативно изменить конфигурацию сети, не прибегая к технически сложным манипуляциям. Соответственно, сокращается время простоя жилого, промышленного или коммерческого объекта из-за вынужденного отключения электроэнергии.
Кросс-модули КБР по доступной цене!
Вас интересует надежное и недорогое оборудование для коммутации силовых сетей? Компания «Анкрон» предлагает приобрести распределительный блок на DIN рейку и на монтажную панель, в нашем каталоге представлены сертифицированные устройства типа КБР. На правах официального дистрибьютора мы поставляем электротехническую продукцию по наиболее выгодным ценам в Республике Беларусь.
На складе компании всегда есть в наличии кросс-модули КБР от 80 до 250А, существует возможность приобрести оборудование в исполнении 400А и 500А под заказ. Заявки по присутствующим в наличии позициям мы закрываем в день оплаты покупки. Доставка более редкой продукции под заказ занимает от 7 до 10 дней – подробности Вы можете уточнить у наших менеджеров.
