Что означает маркировка U/UTP на кабеле витая пара?

При выборе сетевого кабеля пользователи часто сталкиваются с обозначениями U/UTP, F/UTP или S/FTP. Для неподготовленного человека эти сокращения выглядят сложными, хотя именно они указывают на конструктивные особенности кабеля и уровень его защиты от электромагнитных помех. Понимание маркировки позволяет подобрать оптимальное решение для конкретных условий эксплуатации.

Что означает обозначение U/UTP?

Маркировка U/UTP расшифровывается как Unshielded/Unshielded Twisted Pair, что в переводе означает «неэкранированная витая пара без общего и индивидуального экранирования».

Первая буква U указывает на отсутствие общего экрана вокруг всех пар проводников. Обозначение UTP означает, что каждая витая пара внутри кабеля также не имеет индивидуального экрана.

Таким образом, кабель U/UTP полностью лишён элементов экранирования и обеспечивает защиту от помех за счёт специальной скрутки жил.

Почему витые пары скручиваются между собой?

Скручивание проводников является важным элементом конструкции сетевого кабеля. Различная плотность витков позволяет снизить влияние внешних электромагнитных воздействий и уменьшить взаимные помехи между парами.

Именно благодаря такой конструкции кабель U/UTP способен обеспечивать стабильную передачу данных без использования дополнительного экрана.

В каких случаях используется кабель U/UTP?

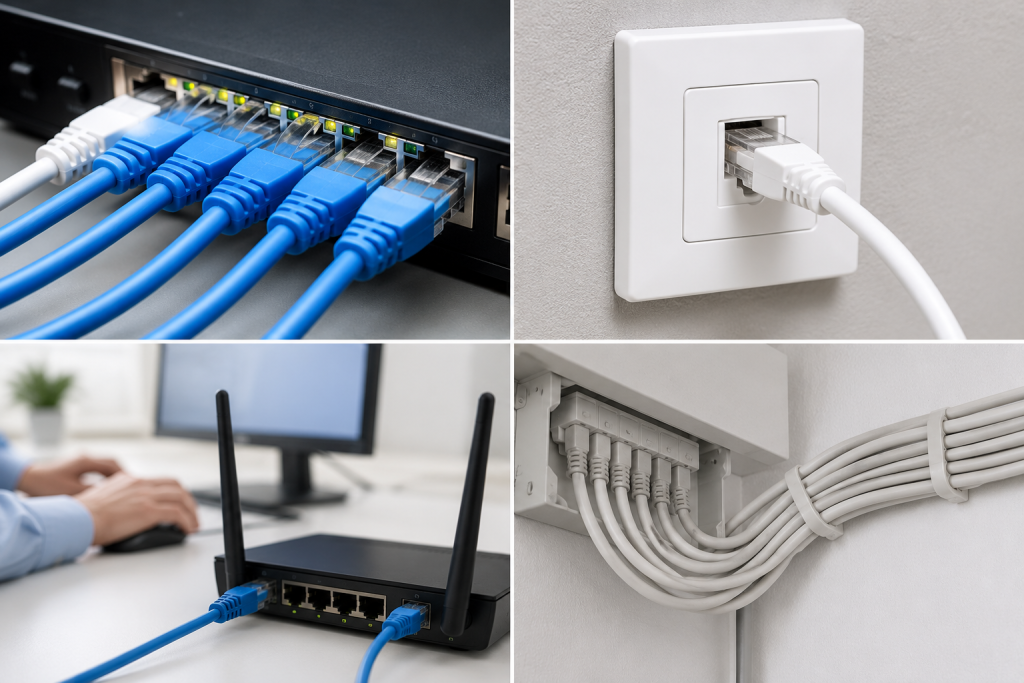

Неэкранированная витая пара широко применяется при создании локальных вычислительных сетей внутри помещений. Такой кабель подходит для подключения:

1. персональных компьютеров;
2. маршрутизаторов и коммутаторов;
3. IP-телефонии;
4. систем видеонаблюдения;
5. точек беспроводного доступа;
6. сетевого оборудования с поддержкой PoE.

Чаще всего кабель U/UTP используется в квартирах, частных домах и офисных помещениях.

Какие преимущества имеет кабель U/UTP?

Популярность кабеля U/UTP обусловлена рядом преимуществ:

1. доступная стоимость;
2. простота монтажа и разделки;
3. отсутствие необходимости заземления экрана;
4. высокая гибкость;
5. широкий выбор категорий для различных скоростей передачи данных.

Для большинства стандартных сетевых задач использование неэкранированной витой пары является оптимальным решением.

Есть ли недостатки у кабеля U/UTP?

Основным ограничением является меньшая устойчивость к сильным электромагнитным помехам по сравнению с экранированными аналогами.

Если кабель прокладывается рядом с силовыми линиями, промышленным оборудованием или источниками интенсивных помех, рекомендуется рассмотреть использование F/UTP или S/FTP.

Чем U/UTP отличается от F/UTP и S/FTP?

Разница заключается в наличии экранирования:

U/UTP — общий и индивидуальный экран отсутствуют;
F/UTP — все пары защищены общим экраном из фольги;
S/FTP — каждая пара имеет индивидуальный экран, а поверх них предусмотрен общий экран из металлической оплётки.

Чем выше уровень экранирования, тем лучше защита от помех, но выше стоимость и требования к монтажу.

Как выбрать кабель U/UTP?

При выборе необходимо учитывать категорию кабеля, условия прокладки и требуемую скорость передачи данных.

Для большинства домашних и офисных сетей подходят:

Cat5e — для сетей до 1 Гбит/с;
Cat6 — для более высоких требований к производительности;
Cat6A — для передачи данных на скоростях до 10 Гбит/с.

Также следует обращать внимание на материал токопроводящих жил и качество изоляции.
