Чем рубильник отличается от автоматического выключателя?

Многие считают, что рубильник и автоматический выключатель выполняют одну и ту же функцию. Это распространённое заблуждение может привести к неправильному выбору оборудования. Разбираемся, в чём принципиальная разница и когда используется каждое устройство.
При проектировании и монтаже электроустановок часто возникает вопрос: нужен ли рубильник, если уже установлен автоматический выключатель? Несмотря на внешнее сходство, эти аппараты выполняют разные задачи. Понимание их назначения поможет создать безопасную и надёжную систему электроснабжения.

Что такое рубильник?

Рубильник — это коммутационный аппарат, предназначенный для ручного включения, отключения или переключения электрической цепи. Его основная задача — обеспечить видимый разрыв цепи и безопасное отключение оборудования для обслуживания или ремонта.

К современным рубильникам относятся:

• выключатели-разъединители;
• выключатели нагрузки;
• реверсивные рубильники;
• перекидные рубильники для переключения между двумя источниками питания.

Сам по себе рубильник не защищает электропроводку и оборудование от аварийных режимов.

Что такое автоматический выключатель?

Автоматический выключатель предназначен не только для коммутации цепи, но и для её автоматической защиты.

Он отключает питание при:

• перегрузке;
• коротком замыкании;
• аварийных токах, превышающих номинальные значения.

Внутри автоматического выключателя установлены тепловой и электромагнитный расцепители, которые срабатывают без участия человека и предотвращают повреждение кабелей и оборудования.

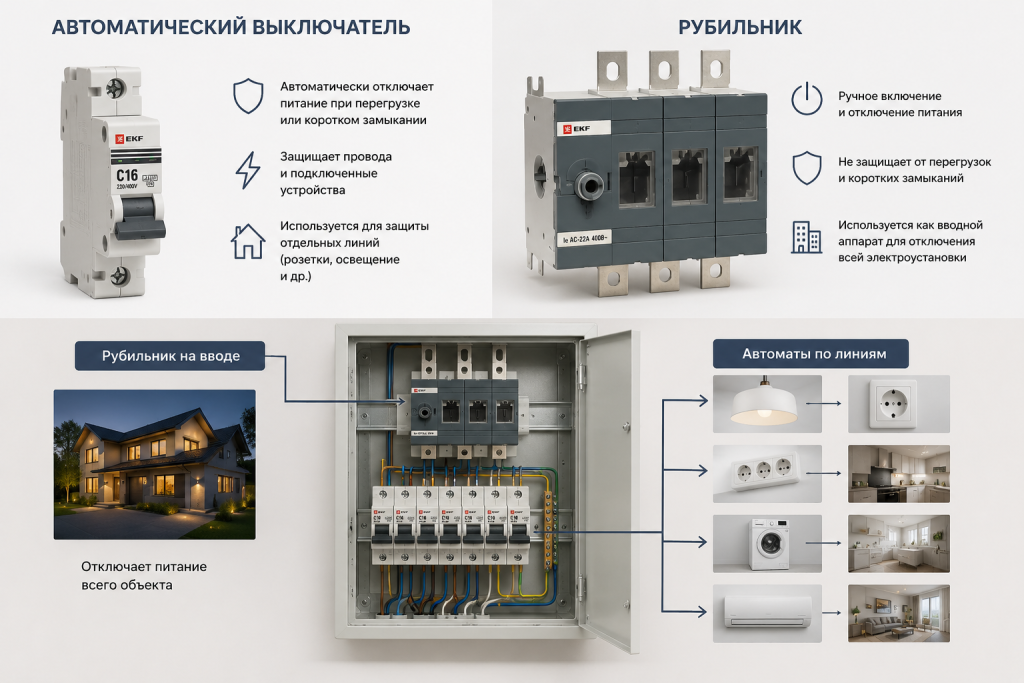

Чем рубильник отличается от автоматического выключателя?

Главное отличие заключается в назначении устройств.

Рубильник	Автоматический выключатель
Используется для ручной коммутации цепи.	Защищает электрическую сеть и оборудование.
Не отключается автоматически при аварии.	Автоматически отключает питание при перегрузке и коротком замыкании.
Обеспечивает безопасный разрыв цепи.	Выполняет функции коммутации и защиты.
Часто применяется как вводной отключающий аппарат.	Обычно устанавливается для защиты отдельных линий или вводов.

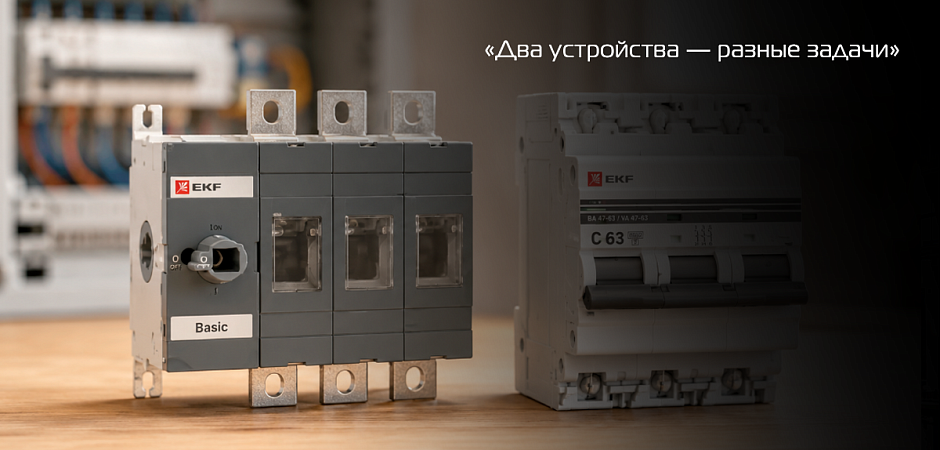

Именно поэтому эти устройства не заменяют друг друга, а дополняют.

Когда используют рубильник?

Рубильник применяется там, где необходимо быстро и безопасно отключить питание.

Наиболее распространённые области применения:

• вводные распределительные устройства;
• главные распределительные щиты;
• шкафы автоматики;
• промышленное оборудование;
• системы резервного электроснабжения;
• переключение между сетью и генератором.

Особенно востребован реверсивный рубильник, который позволяет безопасно переключать нагрузку между двумя независимыми источниками питания.

Когда достаточно автоматического выключателя?

Автоматический выключатель необходим практически в любой электроустановке, где требуется защита кабелей и оборудования.

Его устанавливают:

• на вводе здания;
• на групповых линиях;
• в осветительных сетях;
• в силовых цепях;
• для защиты отдельных электроприёмников.

Однако использовать автоматический выключатель вместо рубильника в качестве коммутационного аппарата не всегда правильно. Для частых операций включения и отключения, а также для обеспечения видимого разрыва цепи предпочтительнее применять специализированный выключатель-разъединитель или выключатель нагрузки.

Можно ли устанавливать рубильник и автомат вместе?

Да. Более того, именно такая схема применяется чаще всего.

Типовая последовательность выглядит следующим образом:

1. Ввод питания.
2. Рубильник (или выключатель-разъединитель).
3. Автоматический выключатель.
4. Распределение нагрузки по потребителям.

Такое решение позволяет безопасно отключить электроустановку для обслуживания, а автоматический выключатель обеспечивает её защиту при возникновении аварийных режимов.

Как выбрать рубильник?

При выборе выключателя-рубильника рекомендуется учитывать:

• номинальный ток;
• количество полюсов;
• рабочее напряжение;
• коммутационную способность;
• категорию применения;
• возможность установки дополнительных аксессуаров;
• необходимость реверсивного переключения.

Для систем резервного электроснабжения оптимальным решением станет перекидной рубильник или реверсивный рубильник, предназначенный для переключения между основной сетью и резервным источником питания.

Заключение

Рубильник и автоматический выключатель выполняют разные, но взаимодополняющие функции. Рубильник предназначен для безопасной коммутации и отключения электрической цепи, а автоматический выключатель защищает сеть от перегрузок и коротких замыканий. Использование обоих устройств в одной системе повышает безопасность эксплуатации и соответствует современной практике проектирования электроустановок.
