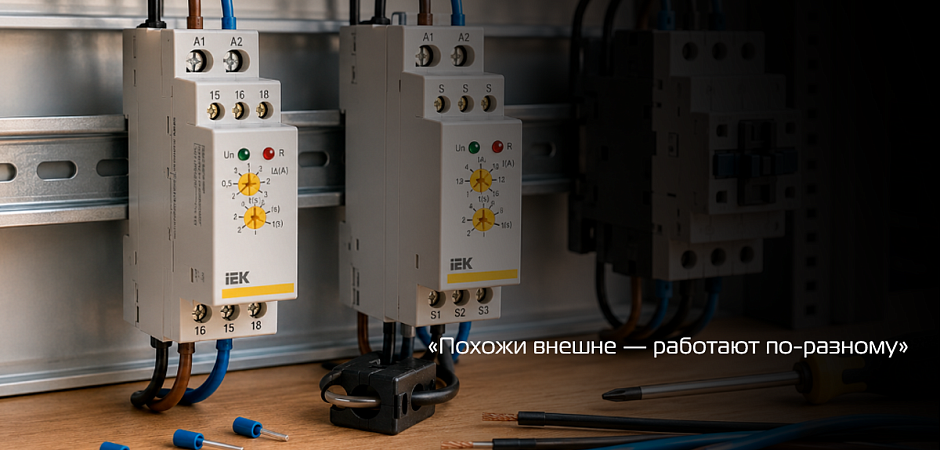

Реле переменного тока или реле контроля тока: в чём разница и что выбрать?

При выборе оборудования для автоматизации и защиты электрических цепей многие сталкиваются с похожими названиями устройств. Из-за этого возникает закономерный вопрос: отличаются ли реле переменного тока и реле контроля тока, или это одно и то же?
Несмотря на схожие термины, эти устройства выполняют разные задачи. Неправильный выбор может привести к некорректной работе системы управления, ложным срабатываниям или отсутствию необходимого контроля.

Если коротко: реле переменного тока — это общее название устройств, работающих в цепях переменного тока. Реле контроля тока — специализированное устройство, которое контролирует величину тока и управляет исполнительной цепью при достижении заданных значений.

Что такое реле переменного тока?

Под термином реле переменного тока обычно понимают реле, предназначенные для работы в цепях AC. Это могут быть различные устройства, отличающиеся назначением и принципом действия.

К ним относятся:
• промежуточные реле;
• реле контроля тока;
• реле контроля напряжения;
• реле времени;
• защитные реле.

Поэтому само название не определяет конкретную функцию устройства.

Что такое реле контроля тока?

Реле контроля тока предназначено для непрерывного контроля значения тока в электрической цепи.
Когда измеряемый ток становится выше или ниже установленного порога (в зависимости от типа и настроек устройства), реле изменяет состояние своих выходных контактов и может управлять внешним исполнительным устройством, например контактором или системой сигнализации.

Такие устройства позволяют контролировать:
• перегрузку оборудования;
• недогрузку двигателя;
• отсутствие нагрузки;
• обрыв цепи;
• превышение заданного значения тока;
• снижение тока ниже установленного порога.

В чём основное отличие?

Разница заключается прежде всего в назначении.
Поэтому сравнивать эти устройства напрямую не совсем корректно — одно понятие является более общим, а другое обозначает конкретный тип реле.

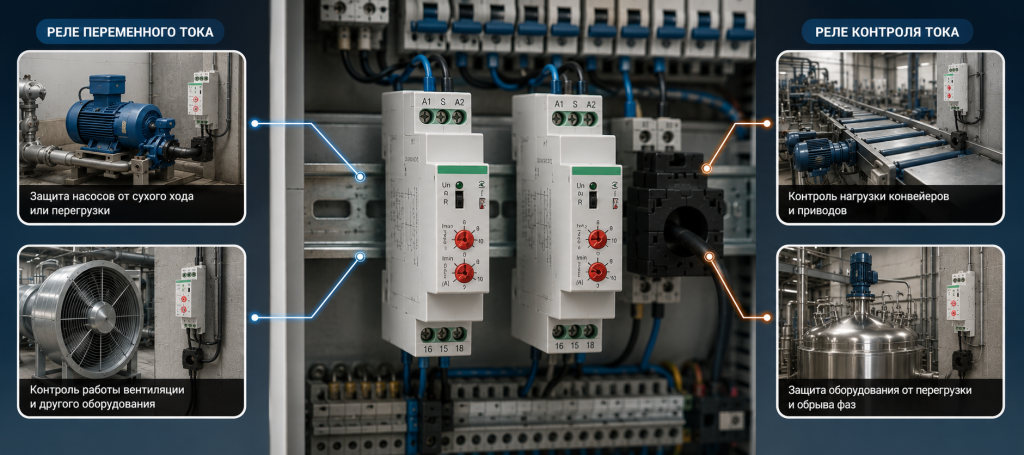

Где применяются реле контроля тока?

Эти устройства широко используются в промышленной автоматизации и инженерных системах.

Наиболее распространённые области применения:
• насосные станции;
• вентиляционные установки;
• компрессоры;
• конвейерные линии;
• станочное оборудование;
• системы управления электродвигателями.

Во многих случаях реле позволяет своевременно обнаружить изменение режима работы оборудования ещё до возникновения серьёзной неисправности.

Может ли реле контроля тока заменить автоматический выключатель?

Нет.

Это одно из самых распространённых заблуждений.
Автоматический выключатель защищает электрическую цепь от перегрузки и короткого замыкания.
Реле контроля тока измеряет ток и, в зависимости от настроек, подаёт управляющий сигнал на внешнее исполнительное устройство. Для отключения нагрузки обычно используется контактор или другое коммутационное оборудование.

Поэтому эти устройства не заменяют друг друга, а решают разные задачи.

На какие характеристики обратить внимание при выборе?

Перед покупкой стоит проверить основные параметры.

Чек-лист

1. диапазон контролируемого тока;
2. тип измеряемого тока (переменный);
3. количество и тип выходных контактов;
4. диапазон регулировки порогов;
5. наличие регулируемой задержки срабатывания;
6. способ монтажа (DIN-рейка, панель);
7. напряжение питания устройства.

Именно эти характеристики определяют совместимость реле с конкретной системой автоматики.

Какие ошибки допускают чаще всего?

При выборе оборудования нередко встречаются одинаковые ошибки.

Самые распространённые:

• выбирают реле только по максимальному току;
• не учитывают диапазон регулировки;
• путают реле контроля тока с автоматическим выключателем;
• не проверяют тип выходных контактов;
• игнорируют необходимость задержки срабатывания;
• не учитывают условия эксплуатации.

Правильно подобранное реле должно соответствовать не только параметрам сети, но и алгоритму работы оборудования.

Когда стоит использовать реле контроля тока?

Такое устройство целесообразно применять, если необходимо:

• контролировать нагрузку электродвигателя;
• обнаруживать работу оборудования без нагрузки;
• контролировать перегрузку механизма;
• управлять исполнительными устройствами по значению тока;
• организовать систему аварийной сигнализации.

В подобных задачах реле контроля тока значительно расширяет возможности системы автоматизации.

Итоги

Хотя термины «реле переменного тока» и «реле контроля тока» часто встречаются рядом, они обозначают разные понятия. Первое — это общее название устройств, предназначенных для работы в цепях переменного тока, а второе — специализированное реле, контролирующее величину тока и формирующее управляющий сигнал при достижении заданных значений.

Перед покупкой важно определить, какую задачу должно решать устройство: коммутацию, защиту, контроль параметров сети или управление исполнительными механизмами. Это позволит подобрать оборудование, соответствующее требованиям конкретной системы.
