Как правильно обжимать наконечники НКИ, НВИ, НШВИ и ТМЛ: пошаговая инструкция, которая поможет избежать перегрева контактов

Перегрев контактных соединений редко возникает без причины. Чаще всего проблема кроется в неправильной опрессовке наконечника: проводник плохо зафиксирован, инструмент выбран неверно или сечение наконечника не соответствует жиле. Такие ошибки не всегда заметны сразу, но со временем они приводят к увеличению переходного сопротивления, нагреву соединения и даже выходу оборудования из строя. Чтобы этого избежать, важно соблюдать технологию монтажа и использовать наконечники по назначению.

Почему правильный обжим так важен?

При прохождении электрического тока место соединения испытывает постоянную нагрузку. Если между жилой кабеля и наконечником остаются пустоты или провод зафиксирован недостаточно плотно, сопротивление контакта увеличивается. Даже небольшое повышение сопротивления вызывает локальный нагрев, который ускоряет старение изоляции и снижает надёжность всей электрической цепи.

Качественная опрессовка создаёт прочное механическое соединение и обеспечивает плотный контакт металлов. Благодаря этому ток проходит с минимальными потерями, а риск перегрева значительно уменьшается.

Какие наконечники используются для разных видов монтажа?

Перед началом работы необходимо правильно выбрать тип наконечника.

Когда применяют наконечник НКИ?

НКИ — это кольцевой изолированный наконечник, предназначенный для подключения проводников к болтовым соединениям. После затяжки крепежа провод невозможно случайно отсоединить, поэтому такие наконечники широко используют в распределительных щитах, шкафах управления и силовых цепях.

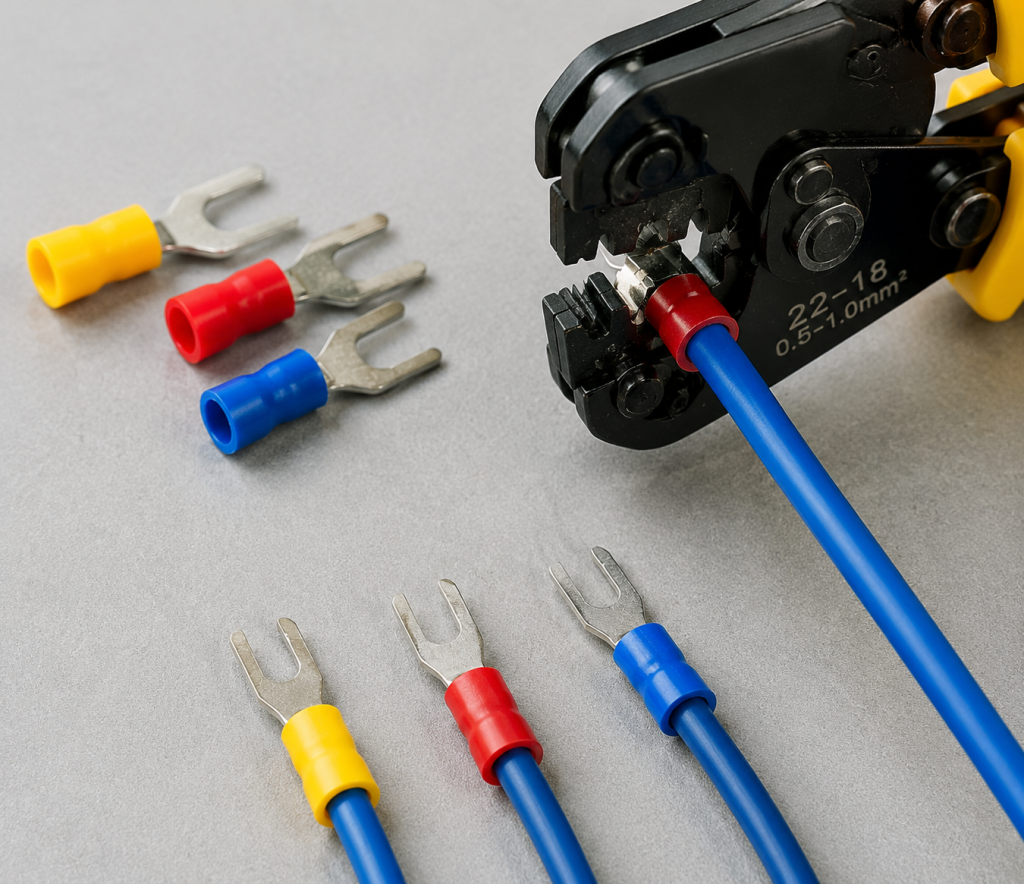

В каких случаях выбирают НВИ?

НВИ представляет собой вилочный изолированный наконечник. Его основное преимущество — возможность быстро снять провод после ослабления винта без полного демонтажа крепления. Такое решение удобно при техническом обслуживании оборудования.

Для чего нужен НШВИ?

НШВИ используют для оконцевания многопроволочных медных жил перед подключением к винтовым и пружинным клеммам. Металлическая втулка собирает все проволоки в единый пучок, предотвращая их повреждение при затяжке.

Где применяется наконечник ТМЛ?

ТМЛ — трубчатый медный лужёный наконечник без изоляции. Он предназначен для силовых медных кабелей и используется в электрощитовом оборудовании, энергетике, промышленности и на объектах с повышенными токовыми нагрузками.

Как подготовить провод к опрессовке?

Правильная подготовка занимает всего несколько минут, но именно она во многом определяет качество будущего соединения.

Перед монтажом рекомендуется:
• подобрать наконечник по сечению проводника;
• снять изоляцию на длину металлической гильзы;
• убедиться, что отдельные проволоки не повреждены;
• удалить загрязнения и следы окисления при их наличии;
• проверить, что жила свободно входит в наконечник до упора.

Не стоит оставлять часть оголённого проводника снаружи или, наоборот, снимать слишком длинный участок изоляции. Оба варианта ухудшают качество монтажа.

Какой инструмент нужен для обжима?

Для каждого типа наконечников существует пресс-инструмент с соответствующим профилем матриц.

В работе обычно используют:
• пресс-клещи для НКИ и НВИ;
• пресс-клещи для втулочных наконечников НШВИ;
• механический или гидравлический пресс для наконечников ТМЛ большого сечения;
• стриппер для снятия изоляции;
• кабелерез для ровного отрезания жилы.

Использование пассатижей, молотка или других подручных инструментов недопустимо. Они не создают необходимого усилия и не обеспечивают правильную форму опрессовки.

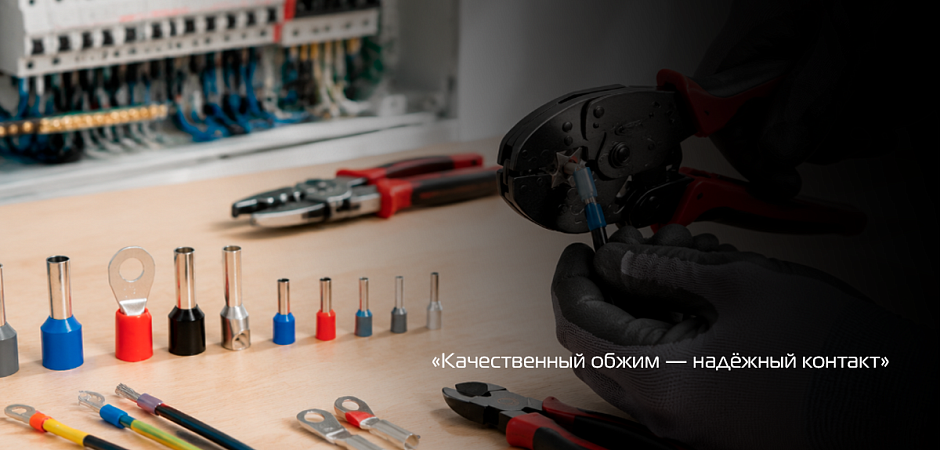

Как правильно обжимать наконечники?

Технология отличается незначительно, однако последовательность действий должна соблюдаться всегда.

Шаг 1. Подберите наконечник

Маркировка наконечника должна соответствовать сечению кабеля. Слишком большая гильза не обеспечит плотный контакт, а слишком маленькая не позволит полностью установить проводник.

Шаг 2. Подготовьте провод

После снятия изоляции нельзя обрезать отдельные проволоки, чтобы облегчить установку наконечника. Это уменьшает фактическое сечение жилы и снижает допустимую токовую нагрузку.

Шаг 3. Установите наконечник

Провод вводят внутрь до упора. Для НШВИ особенно важно, чтобы все проволоки полностью вошли во втулку и не выступали наружу.

Шаг 4. Выполните опрессовку

Наконечник помещают в соответствующее гнездо пресс-клещей и выполняют обжим до полного завершения рабочего хода инструмента. Для наконечников ТМЛ большого сечения допускается несколько последовательных опрессовок в зависимости от конструкции изделия и рекомендаций производителя.

Шаг 5. Проверьте качество соединения

После окончания монтажа наконечник не должен проворачиваться или сниматься с проводника. На поверхности металла не допускаются трещины, разрывы или следы чрезмерной деформации.

Какие ошибки чаще всего приводят к перегреву контактов?

Даже небольшое нарушение технологии может сократить срок службы соединения.

Наиболее распространённые ошибки:
• несоответствие наконечника сечению кабеля;
• использование неподходящих пресс-клещей;
• частичное введение жилы;
• повреждение проволок при зачистке;
• повторное использование уже обжатого наконечника;
• опрессовка медного и алюминиевого проводника наконечником, не предназначенным для такого соединения.

Именно эти ошибки чаще всего становятся причиной ослабления контакта и его последующего нагрева.

Как убедиться, что обжим выполнен правильно?

После монтажа рекомендуется провести простой контроль качества.

Проверьте, что:
• проводник полностью вошёл в наконечник;
• наконечник не смещается при умеренном усилии;
• изоляционная манжета не повреждена;
• форма обжатия соответствует используемой матрице;
• отсутствуют выступающие проволоки.

Если хотя бы один из пунктов вызывает сомнения, наконечник лучше заменить и выполнить опрессовку заново. Использовать уже деформированное изделие повторно не рекомендуется.

Заключение

Опрессовка наконечников НКИ, НВИ, НШВИ и ТМЛ — это операция, от которой напрямую зависит безопасность электрического соединения. Соблюдение технологии, правильный подбор наконечника по сечению и использование специализированного пресс-инструмента позволяют получить долговечный контакт с минимальным переходным сопротивлением. Такой подход снижает вероятность перегрева, уменьшает риск аварийных ситуаций и обеспечивает стабильную работу электрооборудования на протяжении всего срока эксплуатации.
